剪力墙支护体系 U型横竖全套 数字化钢性建筑模板支撑体系

价格：6750元/套 产地：河北 品牌：兴民伟业 型号：XMWY 北京兴民基业建筑设备有限公司 在线咨询

详情介绍更新时间：2016/7/6 10:26:42

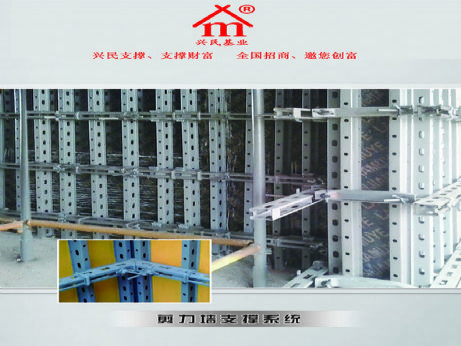

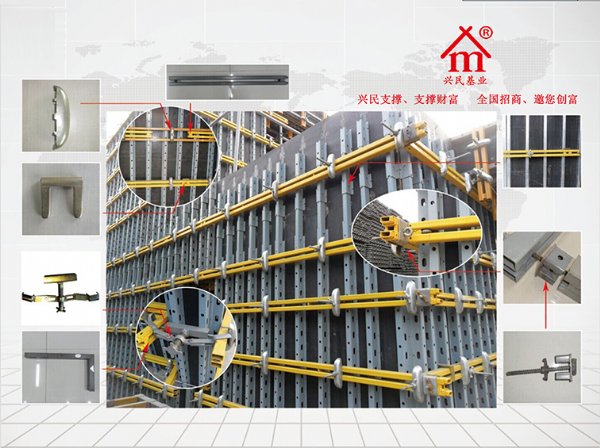

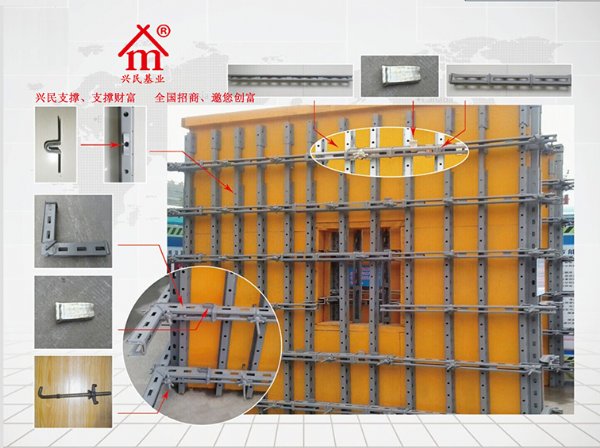

新型剪力墙模板支撑体系由竖梁、横梁、阴阳角、过口卡、穿墙螺丝（母）、横梁插销、十字垫片、接头等组成。剪力墙、柱、梁可以完全通用。

整体优势及特点
横梁采用单管打孔设计，不仅连接灵活，而且重量轻；
横梁壁厚为2.5毫米的冷轧钢，在减轻重量的同时满足承载力度，操作更方便；
竖梁几字型设计，增加了接触面积，使材料不易变形；
各小配件连接紧密，成型效果非常好；
表面电泳处理，强度大，耐腐蚀；
代替木方的使用，理论周转次数可以高达300次以上，重复使用率高。
焊接方式采用自动机械气保焊，焊接处平滑结实。

U型剪力墙支撑系统
规格（米） 重量(kg) 包装数（根）
竖梁（2.6m~3.0m） 9.20 242
竖梁（2.2m~2.6m） 8.20 242
横梁2.4米 8.84 160
横梁2.1米 8.30 160
横梁1.8米 6.63 160
横梁1.5米 5.53 160
横梁1.2米 4.42 160
横梁0.9米 3.32 160
横梁0.6米 2.20 320
接头1.2米 4.35 160
接头0.9米 3.40 160
阴阳角 3.00 120
阴阳角 3.50 100
横梁插销 0.40 　100/袋
穿墙钉带母（0.8m） 0.80  20/捆
十字垫片 0.19 　220/袋
过口卡 1.90 150

新品介绍
规格（米） 重量(kg) 包装数（根）
XM-U横梁(70mm*100mmm） 5.23/米 160
XM-C横梁(60mm*70mm) 4.45/米 160
XM-C横梁(55mm*55mm) 3.86/米 160
竖梁（40mm*40mm） 2.38/米 330
竖梁（40mm*50mm） 2.50/米 242

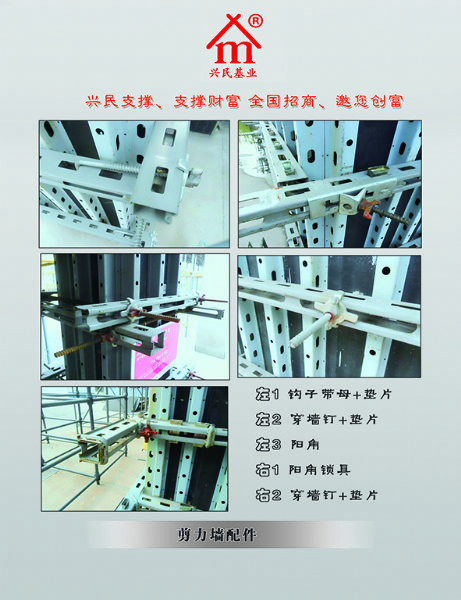

【竖梁】用厚度为2mm的冷轧钢板制成型，而后焊接而成，由外套、活节、梁芯组成，其结构和性能同明柱模板支撑组合结构的竖梁。几字形结构增加了受力面积，可伸缩，长度为：2.6—3.0米，2.2-2.6米等多种规格。
【横梁】横梁由外套、梁芯组成、外套和梁芯上打有供穿墙螺丝调整尺寸的长方孔，通过穿墙螺丝紧固竖梁和模板，保证墙体平整，完全可以达到清水混凝土效果及装饰混凝土。长度为：2.4米、1.8米、1.5米、1.2米、0.9米、0.6米等多种规格。

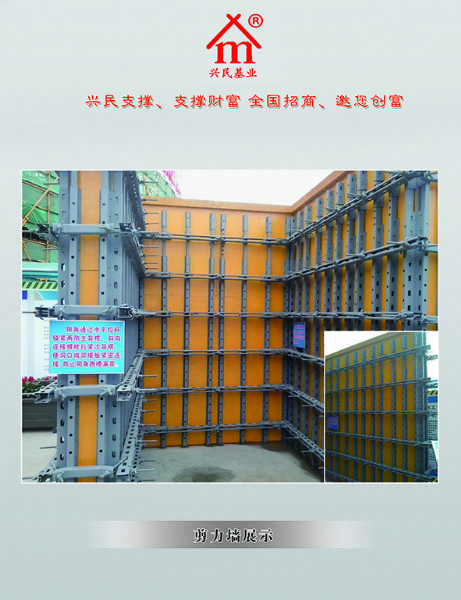

【阴阳角】阳角用于外墙转弯处与横梁连接，保证施工时剪力墙角度，杜绝传统施工阴阳角节点难以处理现象。同时阴阳角可通用，避免规格复杂造成的材料浪费。规格为300*300
【过口卡】两端设有与横梁连接的“U”型卡口，将两端“U”卡口卡在门口处横梁上，保证剪力墙横板处于门口处的宽度而合尺寸要求。
【穿墙螺丝带母】穿墙螺丝由丝杆垫片、螺母组成用于横梁和门口卡的紧固。
【接头】用厚度为2.5mm的冷轧钢板制成型，而后焊接而成，用量对两根横梁进行套接。长度为：1.2米，0.9米等多种规格。


传统剪力墙支模工艺和新型剪力墙模板支撑结构造价对比
一、常规支模工艺的费用，按每平方米计算
1、每平方米木方造价：6米*7元/米=42元
2、每平方米钢管造价，4米*3kg/m=12kg,　　12kg*2.5元/kg=30元
3、每平方米穿墙丝杆（含螺母、山形卡）造价：3套*6元/个=18元
4、其他辅助材料（扣件、顶丝、步步紧等）约6元
5、常规剪力墙支模工艺费用为　96元/平方米
二、新型剪力墙模板支撑
1、全套剪力墙支撑系统包含竖梁、横梁、穿墙螺杆（母）、阴阳角、过扣卡等所有配件配套完整，每平方米重量20kg，现价为4500元/吨，即 4500元*0.02吨=90元/平方米。
2、新型剪力墙支撑系统为全钢制作，区别于传统支模体系损耗太大，木材损耗后残值可忽略不计，新型剪力墙支撑系统不仅周转寿命长（理论300次），且残值高：0.02吨*2000元=40元。
3、新型模板支撑的实际费用为 90元-40元=50元/平方米。
