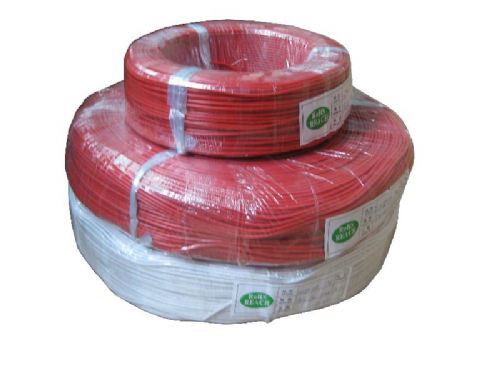

UL1569PVC电子线

价格：电询 东莞市扬大电子科技有限公司 在线咨询

详情介绍更新时间：2017/9/6 10:22:53

Product Description:
■Tinned ,anneaLED,stranded or solid copper conductor.
■ PVC insulation.
■Rated temperature:105℃.Rated voltage:300volts
■Uniform thickness of wire to ensure easy stripping and cutting.
■Passes UL VW-1&CSA FT1 vertical flamt test
■Top coated conductor is avaiable
说明：
■导体使用单股或绞线裸铜或镀锡铜
■PVC绝缘
■额定温度：105℃额定电压：300Volts
■使用标准厚度，易剥，截断容易。
■可通过UL VW-1 及 CSA FT1 ，垂直燃烧测试
■可使用先绞后镀（TC）为导体
Applications:
■For general purpose internal wiring ofelectronic and electrical equipment.
应用：
■用于电子、电器设备内部配线.
UL Style& CSA Type Conductor  Insulation Overall Stand Put-up  Conductor
 导体  Thickness Diameter 标准长度  Resistance at 20℃导体电阻
 线号 线数/线径 绝缘厚度 完成外径 英制 公制
 AWG No/mm mm mm Ft/coil M/Coil Ω/KM
UL1569 30 7/0.102 0.41 1.1 2000 610 381
CSA 28 7/0.127 0.41 1.2 2000 610 239
（Stranded) 26 7/0.16 0.41 1.3 2000 610 150
绞线 24 11/0.16 0.41 1.5 2000 610 94.2
 22 17/0.16 0.41 1.6 2000 610 59.4
 20 21/0.178 0.41 1.9 2000 610 36.7
 18 34/0.178 0.41 2.1 2000 610 23.2
 16 26/0.25 0.41 2.4 2000 610 14.6
UL1569 26 7/0.16 0.41 1.3 2000 610 140
CSA 24 7/0.20 0.41 1.5 2000 610 88.7
（Top-coated) 22 7/0.254 0.41 1.6 2000 610 54.7
先绞后镀 20 7/0.32 0.41 1.9 2000 610 37.1
 18 7/0.4 0.41 2.1 2000 610 23.7
UL1569 28 1/0.32 0.41 1.15 2000 610 239
CSA 26 1/0.404 0.41 1.25 2000 610 143
（Solid) 24 1/0.511 0.41 1.4 2000 610 89.3
单股 22 1/0.634 0.41 1.55 2000 610 56.4
 20 1/0.813 0.41 1.7 2000 610 35.2
 18 1/1.024 0.41 2 2000 610 22.2
以上线材数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！*终解释权归东莞市扬大电子科技有限公司所有
