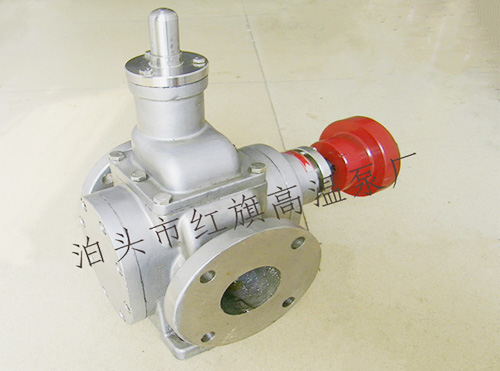

YCB系列圆弧齿轮泵

价格：1500元/台 产地：河北泊头 品牌：华潮 型号：YCB系列 规格：YCB0.6-0.6 泊头市红旗高温泵厂 在线咨询

详情介绍更新时间：2020/12/2 8:41:13

齿轮传动是现代机械中应用很广的一种基本传动形式。圆弧齿轮是靠主动轮的轮齿推动从动轮的轮齿以实现传递运动及动力，和渐开线相比，它具有齿数少、不产生干涉、噪声小、接触强度大、寿命长等优点，与相同材质、相同工艺和相同参数的渐开线齿轮相比，其接触强度可提高很多。其次，圆弧齿轮因润滑条件好，接触迹沿齿高滑动速度相同，磨损均匀，传动效率高，制造工艺简单，成本低，有取代渐开线齿轮的发展趋势。
圆弧齿轮泵已广泛应用于矿山、机械、化工、船舶等行业。我国也已开发研制出性能好、寿命长、噪声低的圆弧齿轮泵系列，其诱导曲率半径比渐开线齿轮大几倍到上百倍，在抗弯强度方面比相同的渐开线齿轮提高了30％ ，对提高我国齿轮泵设计水平有非常重要的意义。下面由小编来跟大家分享一下我公司YCB系列圆弧齿轮泵的用途及应用结构特点。
用途
YCB系列圆弧齿轮泵适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1。5×10-3M2/s(5-1500cSt)的润滑油或性质类似润滑油的其他液体。
应用范围
在输油系统中可用作传输、增压泵；
在燃油系统中可用作输送、加压、喷射的燃油泵；
在液压传动系统中可用作提供液压动力的液压泵；
在 工业领域中，均可作润滑油泵用；
结构特点
本系列圆弧齿轮泵主要有齿轮、轴、泵体、阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
泵内有设计合理的泄油和回油槽，是齿轮在工作中承受的扭矩力小，因此轴承负荷小，磨损小，泵效率高。
泵设有阀作为超载保护，阀的全回流压力为泵额定排除压力的1。5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本阀不能作减压阀的长期工作，需要时可在管路上另行安装。
从主轴外伸端向泵看，为顺时针旋转。
型号　 流量 Q 转速 n r/min　 排出压力 p Mpa 必需汽 蚀余量 r m 效率 η ％　 电动机
m3/h 频率 Hz 功率KW　 型号
YCB0.6-0.6 0.6 910 0.6 5.5 32 50 0.75 Y90S-6
1.0 1390 50 0.75 Y80L2-4
0.7 1130 60 0.75 Y90S-6
1.2 1710 60 0.75 Y80L2-4
YCB0.6-1.6 0.6 910 1.6 7.0 70 50 1.1 Y90L-6
1.0 1400 50 1.5 Y90L-4
0.7 1130 60 1.1 Y90L-6
1.2 1710 60 1.1 Y90S-4
YCB1.6-0.6 1.6 910 0.6 5.5 42 50 0.75 Y90S-6
2.5 1400 50 1.1 Y90S-4
1.9 1130 60 1.1 Y90L-6
3.0 1710 60 1.5 Y90L-4
YCB1.6-1.6 1.6 940 1.6 7.0 71 50 2.2 Y112M-6
2.5 1440 50 4 Y112M-4
1.9 1150 60 2.2 Y112M-6
3.0 1750 60 4 Y112M-4
YCB3.3-0.6 3.3 940 0.6 5.0 60 50 1.5 Y100L-6
5.0 1420 50 2.2 Y100L1-4
4.0 1150 60 1.5 Y100L-6
6.0 1730 60 2.2 Y100L1-4
YCB3.3-1.6 3.3 960 1.6 7.0 72 50 5.5 Y132M2-6
5.0 1440 50 7.5 Y132M-4
4.0 1170 60 4 Y132M1-6
6.0 1750 60 7.5 Y132M-4
YCB4-0.6 4.0 940 0.6 5.0 60 50 1.5 Y100L-6
6.0 1420 50 2.2 Y100L1-4
4.8 1150 60 2.2 Y112M-6
7.2 1730 60 3 Y100L2-4
YCB4-1.6 4.0 960 1.6 7.0 72 50 5.5 Y132M2-6
6.0 1440 50 7.5 Y132M-4
4.8 1170 60 5.5 Y132M-6
7.2 1750 60 7.5 Y132M-4
YCB8-0.6 8.0 960 0.6 5.0 61 50 3 Y132S-6
12.0 1440 50 5.5 Y132S-4
9.6 1170 60 4 Y132M1-6
14.4 1750 60 5.5 Y132S-4
YCB8-1.6 8.0 970 1.6 7.0 75 50 11 Y160L-6
12.0 1460 50 15 Y160L-4
9.6 1170 60 11 Y160L-6
14.4 1760 60 15 Y160L-4
YCB10-0.6 10.0 960 0.6 5.0 62 50 4 Y132M1-6
15.0 1440 50 5.5 Y132S-4
12.0 1170 60 5.5 Y132M2-6
18.0 1750 60 7.5 Y132M-4
YCB10-1.6 10.0 970 1.6 7.0 76 50 11 Y160L-6
15.0 1470 50 15 Y160L-4
12.0 1170 60 11 Y160L-6
18.0 1770 60 18.5 Y160L-4
YCB20-0.6 20.0 970 0.6 5.0 68 50 7.5 Y160M-6
24.0 1170 60 7.5 Y160M-6
YCB25-0.6 25.0 970 0.6 5.5 69 50 11 Y160L-6
30.0 1170 60 11 Y160L-6
YCB30-0.6 30.0 970 0.6 5.5 70 50 11 Y160L-6
36.0 1170 60 11 Y160L-6
YCB40-0.6 40.0 970 0.6 5.5 72 50 15 Y180L-6
48.0 1180 60 15 Y180L-6
YCB50-0.6 50.0 970 0.6 5.5 72 50 22 Y200L2-6
60.0 1180 60 22 Y200L2-6
