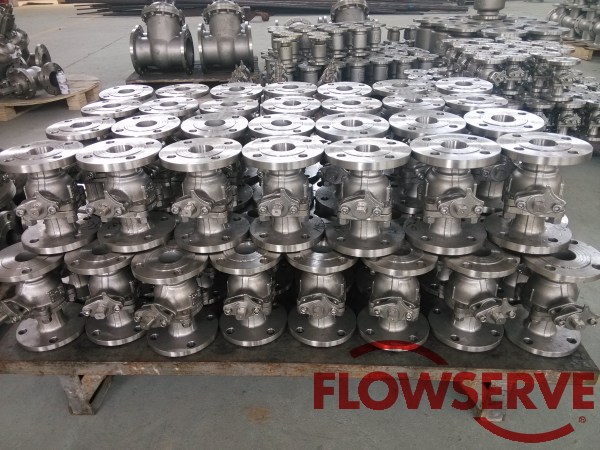

不锈钢法兰球阀Q41F

价格：200元/台 产地：上海 品牌：福斯 型号：Q41F 规格：DN15-DN300 上海福斯阀门有限公司 在线咨询

详情介绍更新时间：2016/5/13 18:15:32

公称通径 DN15-DN300
压力范围 1.6-6.4MPa
阀体材质 不锈钢
不锈钢法兰球阀概述：
不锈钢法兰球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
设计标准：
设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79
检验按JB/T9092
试验项目 壳体试验 密封试验 上密封试验 气密封试验
介质 水 气
单位 MPa  MPa  MPa  MPa
公称压力PN(MPa)  1.6  2.4  1 8  1 8  0.5-0.7
 2.5  3.8  2.8  2.8
 4.0  6.0  4.4  4.4
 6.4  9.6  7.0  7.0
 10.0  15.0  11.0 11.0
 16.0  24.0  18.0  18.0
主要零件材料：
名称 材料
阀体 /阀盖 CF8  CF3  CF8M  CF3M  WCB  LCB  WC6  WC9  C5
球体 CF8  CF3  CF8M  CF3M  WCB HCr  CF8  CF8  CF8  CF8
阀杆 F304  F304L  F316  F316L  2C13  F304  F304  F304  F304
阀座 PTFE/PPL
填料 /垫片 PTFE/PPL  石墨
螺栓 不锈钢 35CrMoA
螺母 不锈钢 45、35CrMoA
手柄 不锈钢
1.6MPa主要连接尺寸：
型号 公称通径 DN(mm)  尺寸(mm)
  L  D  D1  D2  b-f  z-Φd  H  W
Q41F-16P Q341F-16P Q641F-16P Q941F-16P 15  130  95  65  45  14-2  4-Φ14  65  115
 20  140  105  75  55  14-2  4-Φ14  75  130
 25  150  115  85  65  14-2  4-Φ14  85  150
 32  165  135  100  78  16-2  4-Φ18  95  190
 40  180  145  110  85  16-3  4-Φ18  105  230
 50  200  160  125  100  16-3  4-Φ18  115  240
 65  220  180  145  120  18-3  4-Φ18  145  280
 80  250  195  160  135  20-3  8-Φ18  160  310
 100  280  215  180  155  20-3  8-Φ18  185  330
 125  320  245  210  185  22-3  8-Φ18  215  600
 150  360  280  240  210  24-3  8-中23  245  800
 200  400  335  295  265  26-3  12-Φ23  300  1000
 250  450  405  355  320  30-3  12-Φ25  380  1200
2.5MPa主要连接尺寸：
型号 公称通径 DN(mm)  尺寸(mm)
  L  D  D1  D2  b-f  z-Φd  H  W
Q41F-25P Q341F-25P Q641F-25P Q941F-25P 15  130  95  65  45  14-2  4-Φ14  65  115
 20  140  105  75  55  14-2  4-Φ14  75  130
 25  150  115  85  65  14-2  4-Φ14  85  150
 32  165  135  100  78  16-2  4-Φ18  95  190
 40  180  145  110  85  18-3  4-Φ18  105  230
 50  200  160  125  100  20-3  4-Φ18  115  240
 65  220  180  145  120  22-3  8-Φ18  145  280
 80  250  195  160  135  22-3  8-Φ18  160  310
 100  280  230  190  160  24-3  8-Φ23  185  330
 125  320  270  220  188  28-3  8-Φ25  215  600
 150  360  300  250  218  30-3  8-Φ25  245  800
 200  400  360  310  278  34-3  12-Φ25  300  1000
 250  450  425  370  332  36-3  12-Φ30  380  1200
4.0MPa主要连接尺寸：
型号 公称通径 DN(mm) 尺寸 (mm)
  L D D1 D2 D6 b-f z-Φd H W
Q41F-40P Q341F-40P Q641F-40P Q941F-40P 15 130 95 65 45 40 16-2 4-Φ14 70 115
 20 140 105 75 55 51 16-2 4-Φ14 80 130
 25 150 115 85 65 58 16-2 4-Φ14 90 150
 32 180 135 100 78 66 18-3 4-Φ18 100 190
 40 200 145 110 85 76 18-3 4-Φ18 110 230
 50 220 160 125 100 88 20-3 4-Φ18 120 240
 65 250 180 145 120 110 22-3 8-Φ18 150 280
 80 280 195 160 135 121 22-3 8-Φ18 170 310
 100 320 230 190 160 150 24-3 8-Φ23 190 330
 125 360 270 220 188 176 28-3 8-Φ25 220 600
 150 400 300 250 218 204 30-3 8-Φ25 250 800
 200 550 375 320 282 260 38-3 12-Φ30 390 1200
