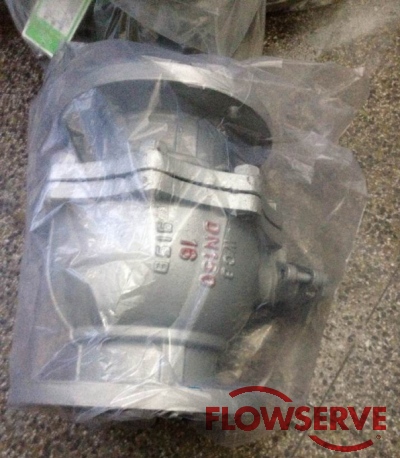

福斯Q41/Q641/Q941法兰连接球阀

价格：200元/台 产地：上海 品牌：福斯 型号：Q41/Q641/Q941 规格：DN15-600 上海福斯阀门有限公司 在线咨询

详情介绍更新时间：2016/5/13 18:09:54

型号 Q41/Q641/Q941
公称通径 DN15-600
压力范围 1.6-6.4MPa
阀体材质 铸铁丨铸钢丨不锈钢（304L/R、316L/R）
『法兰连接球阀』专业生产厂家,由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善.『法兰连接球阀』适用于各种轻重工业及楼宇管道.福斯品质,全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。【手动法兰球阀】【蜗轮法兰球阀】【气动法兰球阀】【电动法兰球阀】【高压法兰球阀】
【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
法兰连接球阀概述：
法兰球阀设计标准：①设计与制造按GB/T12237 ②结构长度按GB/T12221 ③法兰连接尺寸按JB/T79 ④检验按JB/T9092
【一】主要技术参数：
试验项目  壳体试验 密封试验 上密封试验 气密封试验
介质 水 气
单位 MPa  MPa  MPa  MPa
公称压力PN(MPa)  1.6  2.4  1 8  1 8  0.5-0.7
 2.5  3.8  2.8  2.8
 4.0  6.0  4.4  4.4
 6.4  9.6  7.0  7.0
 10.0  15.0  11.0 11.0
 16.0  24.0  18.0  18.0
【二】主要零件材料：
名称 材料
阀体 /阀盖 CF8  CF3  CF8M  CF3M  WCB  LCB  WC6  WC9  C5
球体 CF8  CF3  CF8M  CF3M  WCB HCr  CF8  CF8  CF8  CF8
阀杆  F304  F304L  F316  F316L  2C13  F304  F304  F304  F304
阀座 PTFE/PPL
填料 /垫片 PTFE/PPL  石墨
螺栓 不锈钢 35CrMoA
螺母 不锈钢  45、35CrMoA
手柄  铸钢
【三】1.6MPa主要连接尺寸：
型号 公称通径 DN(mm)  尺寸(mm)
  L  D  D1  D2  b-f  z-Φd  H  W
Q41C-16 Q341C-16 Q641C-16  15  130  95  65  45  14-2  4-Φ14  65  115
 20  140  105  75  55  14-2  4-Φ14  75  130
 25  150  115  85  65  14-2  4-Φ14  85  150
 32  165  135  100  78  16-2  4-Φ18  95  190
 40  180  145  110  85  16-3  4-Φ18  105  230
 50  200  160  125  100  16-3  4-Φ18  115  240
 65  220  180  145  120  18-3  4-Φ18  145  280
 80  250  195  160  135  20-3  8-Φ18  160  310
 100  280  215  180  155  20-3  8-Φ18  185  330
 125  320  245  210  185  22-3  8-Φ18  215  600
 150  360  280  240  210  24-3  8-中23  245  800
 200  400  335  295  265  26-3  12-Φ23  300  1000
 250  450  405  355  320  30-3  12-Φ25  380  1200
【四】2.5MPa主要连接尺寸：
型号 公称通径 DN(mm)  尺寸(mm)
  L  D  D1  D2  b-f  z-Φd  H  W
Q41C-25 Q341-25 Q641C-25  15  130  95  65  45  14-2  4-Φ14  65  115
 20  140  105  75  55  14-2  4-Φ14  75  130
 25  150  115  85  65  14-2  4-Φ14  85  150
 32  165  135  100  78  16-2  4-Φ18  95  190
 40  180  145  110  85  18-3  4-Φ18  105  230
 50  200  160  125  100  20-3  4-Φ18  115  240
 65  220  180  145  120  22-3  8-Φ18  145  280
 80  250  195  160  135  22-3  8-Φ18  160  310
 100  280  230  190  160  24-3  8-Φ23  185  330
 125  320  270  220  188  28-3  8-Φ25  215  600
 150  360  300  250  218  30-3  8-Φ25  245  800
 200  400  360  310  278  34-3  12-Φ25  300  1000
 250  450  425  370  332  36-3  12-Φ30  380  1200
【五】4.0MPa主要连接尺寸：
型号 公称通径 DN(mm) 尺寸 (mm)
  L D D1 D2 D6 b-f z-Φd H W
Q41C-40 Q341C-40 Q641C-40 15 130 95 65 45 40 16-2 4-Φ14 70 115
 20 140 105 75 55 51 16-2 4-Φ14 80 130
 25 150 115 85 65 58 16-2 4-Φ14 90 150
 32 180 135 100 78
