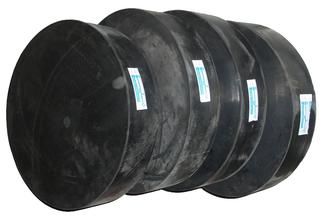

球冠橡胶支座TCYB

球冠橡胶支座TCYB
价格:电询
产地:衡水
品牌:明兴
型号:TCYB
规格:250*52
衡水汉江橡塑科技有限公司
在线咨询
详情介绍更新时间:2022/11/18 9:41:49
由橡胶球冠、橡胶支座体、钢板,橡胶圆环、或四氟板、组 成,其特征在于,橡胶球冠位于支座的顶部与橡胶支座连成一体,在橡胶支座体的底面制有半圆形橡胶圆环,或者粘制一块四氟板。球冠圆板橡胶支座可万向转动,万向承载,能很好地满足上部结构各种荷载(如恒载、活载、风、地震力等)所产生的反力的传迅、转动、移动要求,保证反力合力集中、明确、可靠。

非常适用于桥梁中上部结构与下部结构之间的结构联系。由于橡胶支座的顶部为球冠状,底部有半圆形圆环或者四氟板,具有很好的板式橡胶支座与四氟乙烯滑板式橡胶支座的特点,因此在工作时能够既有效地适应桥梁支点的转角位移需要,又能保证上部结构的荷载能有效地传递给下部结构,又可避免支座的边缘固偏心受力大容易破坏和脱空现象的发生。球冠橡胶支座能用于各种坡梁,斜交梁及曲梁等结构独特的桥梁结构中,且造价便宜,安装方便,使用安全可靠,便于推广应用。若在此橡胶支座底面粘贴一块与支座平面尺寸相同的聚四氟乙烯板则称为聚四氟乙烯球冠圆板式橡胶支座。


是改进后的圆形板式橡胶支座。其中间层橡胶和钢板布置与圆形板式橡胶支座完全相同,而在支座顶面用纯橡胶制成球形表面,球面中心橡胶*大厚度为4-13Mm,球面边缘15mm,以适应3%到4%纵横坡下,梁与支座接触面的中心趋于圆形板式橡胶支座的中心。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。在橡胶支座底面加一圈直径D=2.5mm的半圆形橡胶圆环,支座受力时首先由底部圆环变形压密,调节底面受力状况,以改善或避免支座底面脱空现象的产生,使支座底面受力均匀。

 是改进后的板式橡胶支座。其中间层橡胶和钢板布置与圆形板式橡胶支座完全相同,而在支座顶面用纯橡胶制成球形表面,球面中心橡胶*大厚度为4-13Mm,球面边缘15mm,以适应3%到4%纵横坡下,梁与支座接触面的中心趋于圆形板式橡胶支座的中心。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。在橡胶支座底面加一圈直径D=2.5mm的半圆形橡胶圆环,支座受力时首先由底部圆环变形压密,调节底面受力状况,以改善或避免支座底面脱空现象的产生,使支座底面受力均匀。

  在平面上各向同性,并以其球冠调节受力状况。不但适用于一般桥梁使用,也适用于各种布置复杂、纵横较大的立交桥及高架桥,其坡度使用范围为3~5%,也可根据不同坡度需要调整球冠半径。

是在普通板式橡胶支座的顶部用橡胶制造成球形表面,球冠中心橡胶厚为4-8mm,它除了公路桥梁板式橡胶支座所具有的所有功能外,通过球冠调节受力状况,适用于有纵横坡度的立交桥及高架桥,以适应2%到4%纵横坡下,其中桥梁与支座接触面的中心趋于圆形板式橡胶支座的中心。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。在支座底面加一圈直径D=2.5mm的半圆形橡胶圆环,支座受力时首先由底部圆环变形压密,调节底面受力状况,以改善或避免支座底面脱空现象的产生,使支座底面受力均匀。

  由于圆形球冠板式橡胶支座顶部为球冠状,底部一般采用有半圆形圆环或者四氟板(F4),所以它能具有很好的各向同性的特性,因此在工作时能够既有效地适应桥梁支点的转角位移需要,又能保证上部结构的荷载能有效地传递给下部结构,又可避免板式支座的边缘固偏心受力大容易破坏和脱空现象的发生。球冠橡胶支座可万向转动,万向承载,能很好地满足上部结构各种荷载(如恒载、活载、风、地震力等)所产生的反力的传迅、转动、移动要求,保证反力合力集中、明确、可靠。A本产品能用于各种高架桥坡梁,斜交梁及曲梁等结构独特的桥梁结构中,且造价便宜,安装方便,使用安全可靠,便于推广应用性.

可以分为:

  球冠圆板式支座和聚四氟乙烯球冠圆板式支座。若在支座底面粘贴一块与支座平面尺寸相同的聚四氟乙烯板则称为聚四氟乙烯球冠支座.橡胶分类:CR(氯丁胶);NR(天然胶)外形尺寸:d(直径)xt(厚度)(mm);形式代号:F4表示四氟滑板支座;不加代号为普通支座。名称代号:TCYB表示普通圆形球冠橡胶支座;圆形球冠板式橡胶支座具有在平面上各向同性,并以其球冠调节受力状况。不但适用于一般桥梁,也适用于各种布置复杂、纵横较大的立交桥及高架桥,其坡度使用范围为3~5%,也可根据不同坡度需要调整球冠半径。

  具有在平面上各向同性,并以其球冠调节受力状况。不但适用于一般桥梁,也适用于各种布置复杂、纵横较大的立交桥及高架桥,其坡度使用范围为3~5%,也可根据不同坡度需要调整球冠半径。
