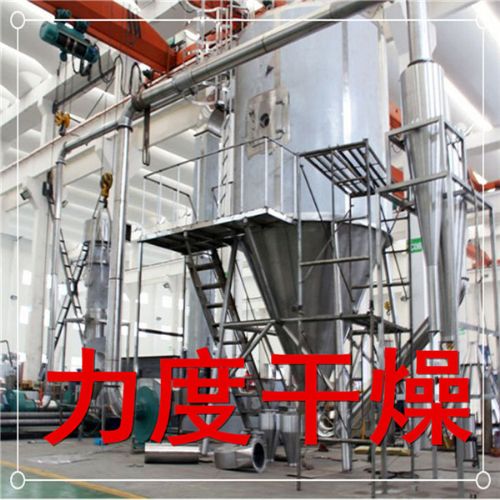

ZLPG-300中药浸膏喷雾干燥机

价格：电询 产地：江苏常州 品牌：力度 型号：ZLPG-300 常州力度干燥设备有限公司 在线咨询

详情介绍更新时间：2016/7/22 16:34:53

常州力度干燥设备有限公司为适应现代中医临床和市场变化需求，针对中药干燥工艺充分研究，经科学提取、低温浓缩、喷燥等工艺，专业研制了中药配方颗粒*喷雾干燥机，该工艺生产出来的中药配方颗粒由于不需要煎煮，吸入方便，利于人体吸收，疗效稳定等优点，被越来越的人们所青睐，已成为一种新型中药。其工艺中的主要装置--喷雾干燥机组，尤为关键，本公司通过多年积累与探索，整合国内外喷雾干燥装置中的先进技术，开发了*于配方颗粒的喷雾干燥线，深受业内赞赏。



　中药浸膏*喷雾干燥机是吸收国外技术开发的适用于熔点低、含糖高的中药产品的干燥机械，并具有不粘壁、物料不焦化、不易吸潮等特点。该装置根据干燥产品的特点和性质确定喷雾干燥的工艺条件，自动化程度高，操作方便，符合GMP要求，该装置的成功开发，解决了多年来许多熔点低、含糖高的中药产品不能用喷雾干燥的技术难点，也是对喷雾干燥在中药制药中的应用技术研究的新发展。


特点：
干燥速度快，一般只需十几秒钟，具有瞬间干燥特点。
干燥过程中液滴的温度比较低，特别适用于热敏性物料干燥，能够保持产品品质。
为防止干燥塔产生粘壁现象，本装置设有夹层套冷却结构，有效地杜绝产品的粘壁、焦化现象。提高产品质量、收率。
特有的成品风送系统将干燥成品与系统内的热湿空气及时分离，避免了干燥成品的吸湿或结块的可能性。
进入干燥系统的风均经过滤处理，与物料接触部位采用不锈钢制作，符合GMP要求。

工作原理：

　 是离心式喷雾干燥技术在特定物料干燥中的应用，也是利用高速离心式雾化器使物料分散成细，与热空气充分接触，完成瞬间干燥，形成粉状成品的干燥装置。该干燥设备是专门用来解决中药浸膏和植物提取液的喷雾干燥机，它有效地解决了原LPG高速喷雾干燥机在中药浸膏干燥中出现的粘壁、焦化、收粉率低、产量低等问题。


适用物料：

化学制品：聚合氯化铝、分散染料、活性染料、有机催化剂、白炭黑、洗衣粉、硫酸锌、二氧化硅、偏硅酸钠、氟化钾、碳酸钙、硫酸钾、无机催化剂、各种废液等。

食　　品：氨基酸、维生素、鸡蛋粉、骨粉、调味品、蛋白质、奶粉、猪血粉、酱油粉、咖啡、茶、葡　萄糖、山梨酸钾、果胶、香精香料、蔬菜汁、酵母、淀粉类等

　陶　 瓷：氧化铝、氧化锆、氧化镁、氧化钛、钛化镁、陶土、瓷土、各种铁氧体及金属氧化物等


热风系统:

1、空气经初、中、耐高温高效过滤，净化空气达到D级洁净区标准，级为初效过滤器（G4），第二级为中效框架式过滤器（F8），第三级为耐高温高效过滤器（H13）。加热段后过滤器应耐受250℃以上高温；三级过滤器后端配备空气检测取样口，并确保检测合格。各进风过滤器两端需加装电子式压差计，并在显示器上显示压差值，程序可设定压差值上下限，达到安全保护功能。进风系统配备表冷器。



a.框架、壳体材质均为S30408不锈钢。且箱体模块化制作，进风系统箱体采用304不锈钢材质，壁厚2mm，箱体外表面采用50mm厚硅酸铝外履2mm厚304不锈钢全焊透保温，焊缝抛光，箱体外表面拉丝处理。进风系统箱体内各级过滤器、换热器、加热管均可快拆卸，并设计有检修门，方便日常更换及维护，并确保密封效果良好无泄漏。



2、送风机
叶轮、壳体材质均为S30408不锈钢，支架材质碳钢，配减震橡胶座,变频调速.



3、 蒸汽换热器（可承受10kg蒸汽压力），采用S30408不锈钢制作，翅片式换热管基管Ф18×2 S30408不锈钢管；翅片材质S30408不锈钢。配套蒸汽手动截止阀（斯派莎克）、蒸汽比例调节阀（斯派莎克）、疏水器（斯派莎克）；



4、热风管道

内胆材质S30408不锈钢，壁厚2mm；



供料雾化系统：

1、供料管道、阀门：管道采用S30408制作；阀门S30408材质。

2、螺杆泵

泵体材质S30408,胶套材质食品级橡胶；螺杆材质S30408不锈钢

变频调速；数量1台（将物料由储料罐输送到雾化器）。

3、高速离心雾化器（机械式）；变频调速

与物料接触部分材质304不锈钢（进料管、料液分配器、雾化盘）；雾化器润滑油压、油温、水压检测报警；齿轮箱润滑油采用水冷却循环系统1套；干品粒度：100～300目左右，收粉后成品含水率≤5％，干粉回收率≥95％

4、配1000L储料罐,材质SUS304,配离心泵，配盘管蒸汽加热夹套,配好搅拌装置,设备带保温,蒸汽压力0.3MPa,配斯派沙克调节阀和疏水器,配400L水罐.




技术规格：

型号 ZLPG-15 ZLPG-20 ZLPG-25 ZLPG-32 ZLPG-38 ZLPG-40 ZLPG-47 ZLPG-52 ZLPG-58
水份蒸发量 5 10 25 50 80 100 150 200 300
料液处理量 6-7 12-14 25-34 50-68 80-108 100-135 150-203 200-270 300-406
成品产量 1-2 2-4 4.8-7.2 9.2-14 14.8-22.4 18.4-28 28-42 36.8-56.4 55-85
湿物料含固量 18-25
成品含水量 3-5
电功率 36 45 63 99 132 153 204 246 330
加热源 蒸气+电
产品收集方式
及一次收集效率 一点或两点收集：一次收集小轮车≥95％
自控仪表 温度与压力自动控制、调节，联锁报警
进风温度 150-200
出风温度 80-100
外形尺寸 长 5000 5500 7000 8000 9800 11000 12200 14100 15000
 宽 3000 3500 4000 5000 5700 6200 7000 7800 9000
(mm) 高 4500 4600 5200 6500 7600 8100 9000 9850 11100


注: ★实际外形尺寸可根据客户实际情况确定，以上尺寸仅供参考。
　 ★以上蒸发量是*大蒸发量。
