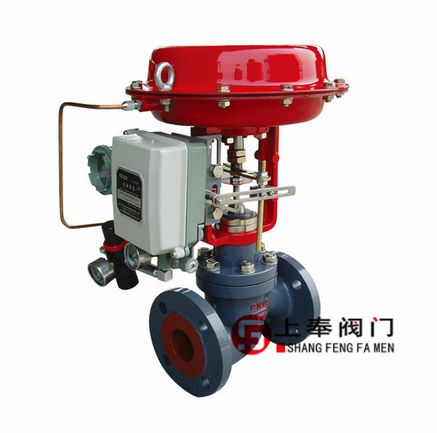

ZXG气动薄膜笼式单座阀
![]() |
-
ZXG系列气动薄膜笼式单座阀是一压力ZXG系列气动薄膜笼式单座调节阀是一中压力平衡型调节阀,采用笼式套筒导向、单座密封结构,配用多弹簧执行机构,流道呈S型,选用进口MA43系列平衡密封环。整体具有工作平稳、允许压差大、流量特性精确、噪音低等特点。特别适用于允许泄露小,阀前后压差较大工作场合。
本系列产品有标准型、散热型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN(Mpa)1.6 、4.0、6.4、10.0;阀体口径范围DN(mm)20 ~ 200;适用流体温度-150 ~ +250oC范围内多种档次;泄漏量标准有IV级、V级、VI级;流量特性有直线、等百分比。多种品格规格可供选择。
主要零件常用材料
阀体、阀盖:ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、1Cr18Ni9Ti+PTFE、1Cr18Ni9Ti+司钛莱合金堆焊
平衡密封环:1.4310 + D31
填料:PTFE、柔性石墨
波纹管:1Cr18Ni9Ti
垫片:石墨缠绕垫片(V6590)、F4
膜盖:A3
波纹膜片:夹增强尼龙织物丁腈橡胶
弹簧:60Si2Mn
阀杆、推杆:1Cr18Ni9Ti、2Cr13
ZXM型系列气动薄膜带波纹管套筒调节阀
ZXM型系列气动薄膜带波纹管套筒调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。 本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。 产品特点:
1、顶导向单座调节阀,结构紧凑,部件少、易维修。
2、金属阀芯适用多种工作场合,达IV级泄漏标准,ZXPQ型软密封结构阀芯达VI级泄漏标准。
3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
4、可调范围大,固有可调比为50。
5、执行机构采用多弹簧结构,高度减少30%、重量减轻30%。
6、ZXPV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。
7、ZXPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。
零件材料:
阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
软密封阀芯:增强聚四氟乙烯
填料:聚四氟乙烯,柔性石墨
波纹管:1Cr18Ni9Ti
垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖:A3
波纹膜片:丁晴橡胶夹增强涤纶织物
弹簧:60SIMN
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13
技术参数
公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
 (10) (12) (15) (20)
额定流量系数
KV 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630
额定行程L(mm) 16 25 40 60
膜片有效面积Ae(cm2) 280 400 600 1000
信号范围Pr(KPa) 20~100、40~200
气源压力Ps(MPa) 0.14~0.4
固有流量特性 直线、等百分比
固有可调比 50
允许泄漏量 硬阀座:IV级(10-4阀额定容量) 软阀座:VI级
公称压力PN(MPa) 1.0、1.6、4.0、6.4
工作温度t(℃) 常温型 -20~200、-40~240、-60~250
 散热型 -40~450、-60~450
 高温型 450~560
 低温型 -60~-100、-100~-200、-200~-250 - 上海上奉阀门有限公司
