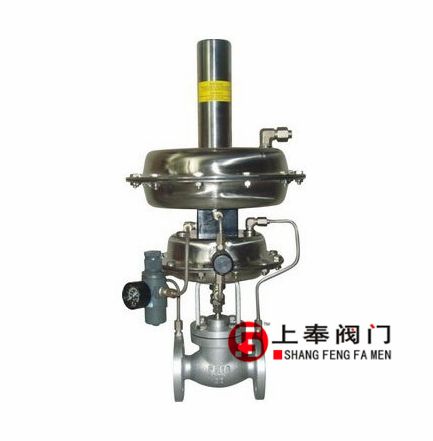

ZZYVP型带指挥器操作调压氮封阀

价格：电询 产地：上海 品牌：上奉 型号：ZZYVP型 规格：20-200mm 上海上奉阀门有限公司 在线咨询

详情介绍更新时间：2016/3/15 10:14:07

主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。

由ZZDG恒压用供氮阀及ZZDX泄压用泄氮阀两大部分组成。泄氮阀由压力控制器及单座切断阀组成。

储罐内压力升高至设定压力时，泄氮阀迅速开启，将罐内多余压力泄放。供氮阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因供氮阀又称微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。

特点：
◇　无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；
◇　氮封装置氮封阀供氮、泄氮压力设定方便，可在连续生产的条件下进行；
◇　压力检测膜片有效面积大，设定弹簧刚度小，动作灵敏，装置工作平稳；
◇　ZZYVP型带指挥器操作调压氮封阀采用无填料设计，阀杆所受摩擦力小，反应迅速，控制精度高；
◇　供氮装置采用指挥器操作，减压比可达100:1,减压效果好，控制精度高；
◇　为确保储罐的安全，需在罐顶设置呼吸阀；
◇　呼吸阀仅起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。

工作原理：
由供氮装置和泄氮装置两部分组成。供氮装置由指挥器和主阀两部分组成；泄氮装置由内反馈的压开型微压调节阀组成。氮气压力一般设为100mmH2O.通过氮封装置精确控制 。
当储罐进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升至高于泄氮装置压力设定值时，泄氮装置打开，向外界释放氮气，使罐内压力下降，降至泄氮装置压力设定点时，泄氮装置自动关闭。

当储罐出液阀开启，用户放料时，液面下降，气相部分容积增大，罐内压力降低，供氮装置开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升至供氮装置自动关闭。
说明：
◇　一般供氮气压力在3×10^5-10×10^5Pa之间
◇　罐顶呼吸阀仅起安全作用，是在主阀失灵，导致罐内压力过高或过低时，起到安全作用，在正常情况下不工作
◇　泄氮阀安装在罐顶，口径一般与进液阀口径一致
◇　一般泄氮阀的压力设定点略大于供氮阀的压力设定点，以免供、泄氮装置频繁工作，浪费氮气、影响设备的使用寿命。
