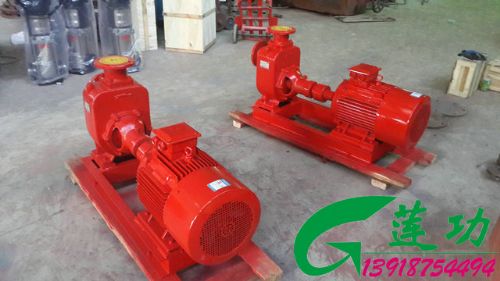

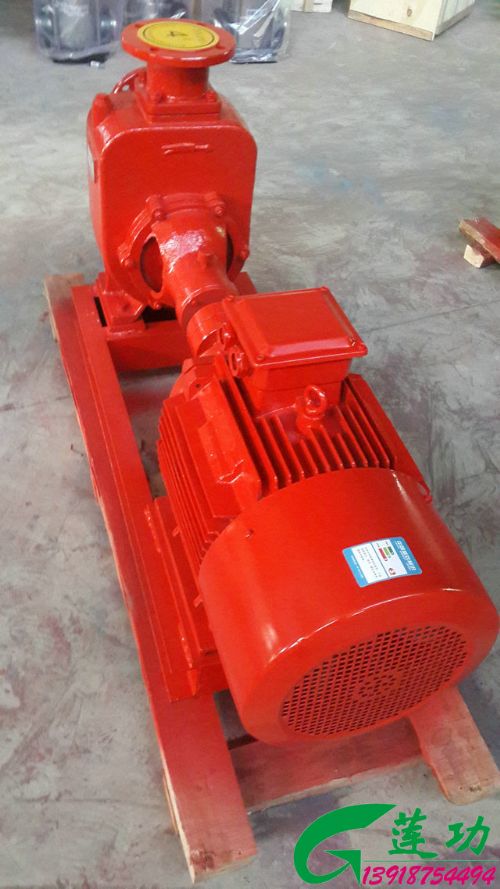

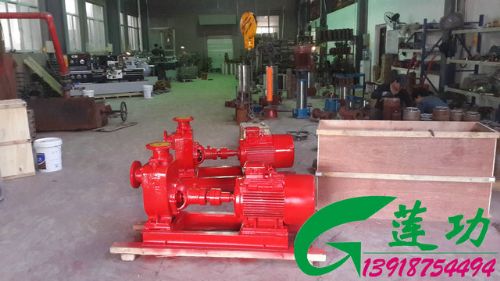

自吸消防泵XBD-ZX

价格：1240元/台 产地：上海 品牌：莲功 型号：XBD-ZX 上海莲功泵业制造有限公司 在线咨询

详情介绍更新时间：2016/3/15 8:42:31

根据我国消防法规的规定及各类用户的不同要求，自行研究开发而成的机电一体化设备。产品具有创新性、先进性、实用性，简化泵房间的设计，地下泵房间可以改到地上，方便施工，节省投资.

利用自吸功能可把消防水池做深到6m，这样在同样有效容积下，水池所占用土地面积比原来小得多，从而节省用地、方便施工、降低造价，还可大幅度节省投资；可 在负水位情况下工作，及时满足消防要求；自吸式消防泵能及时出水，及时救灾灭火；具有严密而可靠的自动巡回检测功能，使机组平时处于准消防状态，一旦需要 能即时供水，进入消防状态。

特点：

1、结构紧凑、体积小、外形美观，其立式机构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

2、吸入口和吐出口均水平方向，简化了管路的连接。

3、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。

4、压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。

5、转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

　〖用途〗：

　 适用于高层建筑、宾馆、商厦、各类民用建筑、地铁、轻轨、火车站、工矿企业以及其他重要部门的消防要求，它既可作喷淋系统，消火栓系统的供水设施，也可广泛使用于生活供水系统。

















自吸式消防泵安装要求：

　　　　1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。

　　　　　2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

　　　　　3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

　　　　　4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。

　　　　　5、排出管路如装逆止阀应装在闸阀的外面。

　　　　　6、泵的安装方式分为硬性联接安装和柔性联接安装。

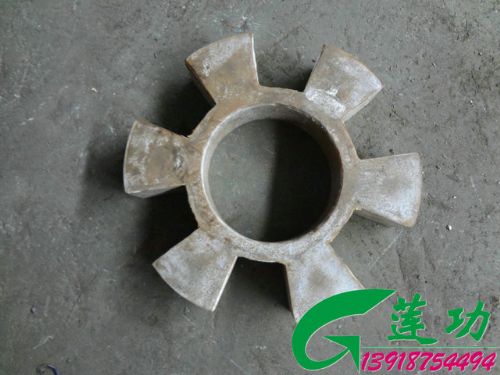

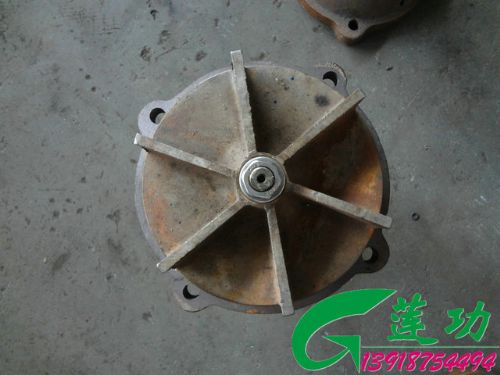

自吸式消防泵零部件图如下：















产品优点：
1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。
2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5％。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。



技术参数：
流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。

自吸式消防泵性能参数表：

型 号

流量

压力
(MPa)

转速
转/分

电机
功率
(kw)

必需汽
蚀余量
(m)

自吸时间
(分/4米高)

泵口径(mm)

米3/时

升/秒

进

出

　　　XBD5.8/15-ZX 54 15 0.58 2950 18.5 3.5 <2 80 80
　　　XBD6.8/15-ZX 0.68 22 3.5
　　　XBD4.2/20-ZX 72 20 0.42 2950 18.5 4 <2 100 100
　　　XBD5.2/20-ZX 0.52 22 4
　　　XBD6/20-ZX 0.60 22 4
　　　XBD6.7/20-ZX 0.67 30 4
　　　XBD7.8/20-ZX 0.78 37 4
　　　XBD4/25-ZX 90 25 0.40 2950 18.5 4 <2 100 100
　　　XBD5/25-ZX 0.50 22 4
　　　XBD5.5/25-ZX 0.55 22 4
　　　XBD7/25-ZX 0.70 30 4
　　　XBD7.8/25-ZX 0.78 37 4
　　　XBD10.2/25-ZX 1.02 55 4
　　　XBD4.6/30-ZX 108 30 0.46 2950 22 5 <2 100 100
　　　XBD6.5/30-ZX 0.65 30 4.3
　　　XBD7.5/30-ZX 0.75 37 4.3
　　　XBD12/30-ZX 1.20 75 4.5
　　　XBD5.2/40-ZX 144 40 0.52 2950 37 5 <2 125 125
　　　XBD8.4/40-ZX 0.84 75 5
　　　XBD5/45-ZX 162 45 0.50 2950 37 4.8 <2 125 125
　　　XBD3.6/50-ZX 180 50 0.36 2950 30 4.8 <2 125 125
　　　XBD4.8/50-ZX 0.48 37 4.8
　　　XBD5/50-ZX 0.50 45 4.8
　　　XBD6.5/50-ZX 0.65 55 4.5
　　　XBD9.2/50-ZX 0.92 90 5.3
　　　XBD10/50-ZX 1.00 90 5.3
　　　XBD4.5/55-ZX 198 55 0.45 2950 37 5.5 <2 125 125
　　　XBD4.8/55-ZX 0.48 45 5.3
　　　XBD7/55-ZX 0.70 75 4.6
　　　XBD7.5/55-ZX 0.75 75 4.6
　　　XBD8/55-ZX 0.80 75 4.6
　　　XBD11/55-ZX 1.10 110 5.3
　　　XBD4.5/60-ZX 216 60 0.45 2950 45 5.5 <2 125 125
　　　XBD7.5/60-ZX 0.75 75 5.2
　　　1.消防泵订货前请详细阅读本手册，清楚标明规格、型号、数量及产品的包装形式。需要本公司代为设计时，请提供详细的参数，并指出：

　　　 ◆ 所用尺寸；

　　　 ◆ 自吸式消防泵的介质、压力等使用环境；如果用于消防以外的场合，请及时与上海莲功泵业技术部门联系，加以确认；如果用于易燃，易爆场合，应使用防爆电 机，并注明所要求防爆电机的有关技术要求；对于立式泵，如有防振要求时，可提出隔振器或隔振垫要求，并在合同中注明，但上述附件价格另议；

　　　 ◆ 自吸式消防泵材质说明；

　　　2.注明泵的使用日期；

　　　3.注明产品支付时间、支付地点及运输方式等。
