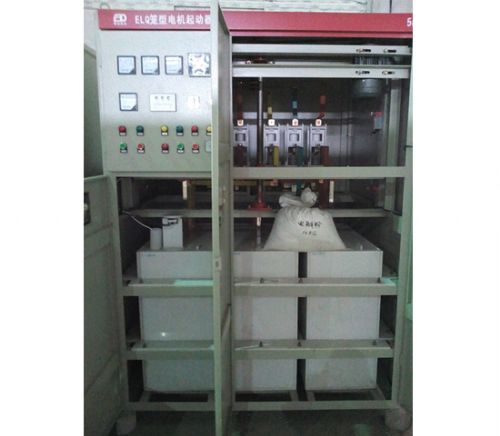

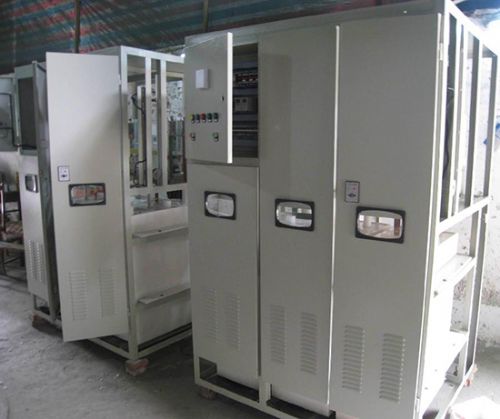

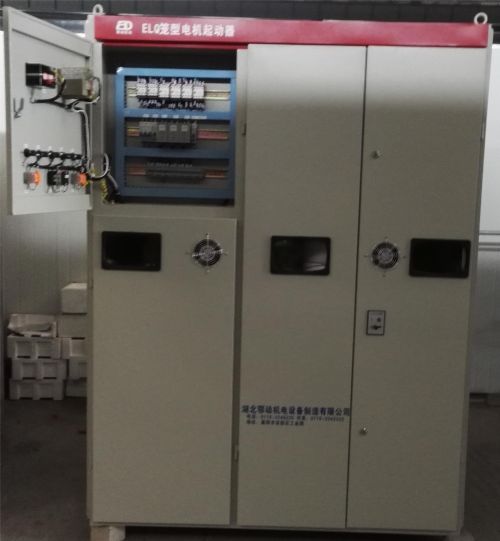

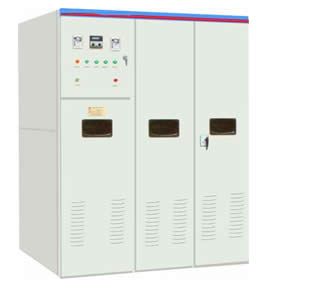

ELQ系列笼型电机液体电阻起动器

价格：15000元/台 产地：湖北 品牌：鄂动 型号：ELQ 湖北鄂动机电设备制造有限公司 在线咨询

详情介绍更新时间：2016/2/15 9:53:07

是在高低压鼠笼式（同步）电机的定子回路中串入起分压和限流作用的特种液体电阻，在完成起动过程中，液体电阻值在设定的时间内自动实现由大到小的无级变化，从而使加在电机定子上的电压逐步升高，当电动机的转速接近额定转速时，液体电阻自动切除，投入全压运行，从而实现电动机的低电流平稳软起动。该产品可广泛应用化工、化肥、冶金、造纸、制药、建材、矿山等行业的鼠笼式电机的起动。

性能特点
起动电流小，一般为额定电流的1.5～3.5倍，降低电机的发热,有效延长电机使的用寿命;
起动平滑无冲击，起动电压降在8％以内，对电网影响小；
不受电网电压波动和负载变化的影响，可确保一次起动成功，并可连续起动3次以上;
配有完善的报警提示功能和电机保护功能；
结构简单，操作自动化，维护方便;
可以采用PLC控制或继电器控制，也可实现两种方式转换;
根据用户要求可以实现闭环控制。一次方案图
一次方案图

主要技术参数
额定电压(KV)：3，6，10
*高电压(KV)：3 .5,6. 9，11 .5
一分钟工频耐受电压(KV) 25，30/32，38，42(相对地)
一分钟工频耐受电压(KV) 12，15，18(相间)
起动电流(A):Iq≤1.5~3 .5le
起动时间(S):10~60~120(现场可调)
电液正常工作温度(℃):5~70
连续起动次数(次):5~7
快速选型指南

主要规格参数
型号 外形尺寸（mm) 安装尺寸（mm） 备注
宽 深 高 宽 深
ELQ-630 1500 1300 2000 1450 1250 单面柜
ELQ-1000 1500 1300 2200 1450 1250 单面柜
ELQ-1500 1800 1300 2200 1750 1250 单面柜
ELQ-2000 1800 1300 2500 1750 1250 单面柜
ELQ-3000 1100 1460 2200 1050 1350 四面组合柜
ELQ-4000 1100 1500 2200 1050 1450 四面组合柜
ELQ-5000 1400 1560 2550 1350 1510 四面组合柜
ELQ-6000 1400 1560 2650 1350 1510 四面组合柜
ELQ-8000 1400 1560 2650 1350 1510 四面组合柜
ELQ-10000 1500 1660 2650 1450 1610 四面组合柜
ELQ-12000 1600 1760 2800 1550 1710 四面组合柜
ELQ-15000 1600 1760 2800 1550 1710 四面组合柜
注：1.根据不同工况，外形安装尺寸可能有所变化，请以具体产品为准。

　　2. 随着产品不断更新换代，外形及安装尺寸会有所变化。
符合标准
3—35 KV交流金属封闭开关设备：GB3906—1991 企业标准：Q／XGR2—2005
订货须知
订货时请提供以下资料:
电机型号、额定功率、额定电压、额定电流、定子接法(Y／△)星点可否打开;
柜体表面颜色;
一次开关柜配置，参考一次方案图，选择一次方案；
电网及拖动负载情况；
若有特殊要求，请与我公司协商。
