MPM480E22B1PC3G压力变送器

价格：电询 产地：中国郑州 品牌：新瑞普 型号：MPM480E22B1PC3G 规格：60×40×40 河南新瑞普测控技术有限公司 在线咨询

详情介绍更新时间：2015/12/22 15:26:04

采用带不锈钢隔离膜的压阻式OEM压力传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和温度性能补偿。信号处理电路位于不锈钢壳体内，将传感器信号转换为标准输出信号。整个产品经过了元器件、半成品及成品的严格测试及老化筛选，性能稳定可靠。该产品以其优良的可靠性、灵活性和多样性，广泛应用于石油、化工、冶金、电力、水文等工业过程现场的压力测量和控制中。

测量范围：　　-0.1…0～0.01…60MPa
过　　载：　　1.5倍满量程压力(取*小值)
压力类型：表压或绝压或密封表压型
精　确　度：±0.25％FS(典型)；　　　　 ±0.5％FS(*大)　　　
长期稳定性：±0.1％FS/年(典型)；　　　 ±0.2％FS/年(*大)

零点温度漂移：±0.03％FS/℃(≤100kPa)；　±0.02％FS/℃(＞100kPa)
满度温度漂移：±0.03％FS/℃(≤100kPa)；　±0.02％FS/℃(＞100kPa)
工作温度： -30℃～80℃；　　　　　　　防爆型：-10℃～60℃

贮存温度：-40℃～120℃
供电电源：15～28VDC(本安型经安全栅供电)　　 15～28VDC　　　　　　　15～28VDC
输出信号：4～20mADC　　　　　　　　　　　　　 0～10/20mADC　　　　　 0/1～5/10VDC
传输方式：二线　　　　　　　　　　　三线　　　　　　　　　　三线
负载电阻：≤(U-15)/0.02Ω　　　　 ≤(U-15)/0.02Ω　　　 ＞5k
外壳防护：电缆线和接插件连接均为IP65
电气连接：接插件或电缆1.5米

壳　　体：不锈钢1Cr18Ni9Ti
膜　　片：不锈钢316L
O 型 圈：氟橡胶
橡胶套管：丁腈橡胶
　　　　　　　　
接插件连接式插脚定义　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
1 电源正(+V) 电源正(+V)
2 电源负(0V/+OUT) 公共端(GND)
3 空 输出正(+OUT)
 导线颜色 二线 三线
黑色 电源正(+V) 电源正(+V)
红色 电源负(0V/+OUT) 输出正(+OUT)
白色 空 公共端(GND)

二线制4～20mADC输出的变送器电气连接

三线制0/1～5VDC，0～10/20mADC输出的变送器电气连接

本安型MPM480型电气连接图(二线制4～20mADC输出的本安系统)

变送器防爆参数：　　　　　　　　　　安全栅防爆参数：
Ui≤28VDC　 Ii≤93MADC　　　　　　 Uo≤28VDC　 Io≤93MADC
Li≈0.1mH　 Ci≈0.02uF　　　　　　　 Po≤0.65W
Pi≤0.65W

二线制4～20mADC MPM480型产品附加显示表头的使用说明

应用示例

齐平膜型变送器安装于啤酒罐测量液位　　　　　　　　　　　　　　　　　　 普通型变送器安装于管路测量压力

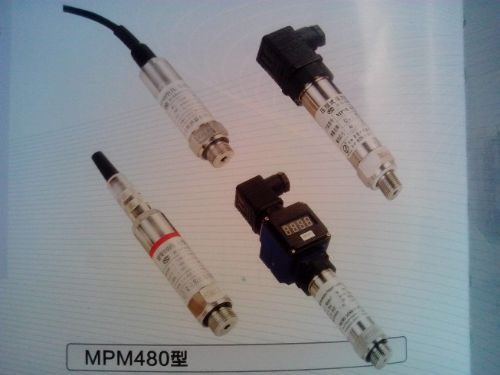

MPM480 型压阻式压力变送器
 量程 测量范围-0.1…0～0.01…100MPa
 [0～X]kPa或MPa X：实际测量量程
   代号 输出信号
  E 4～20mADC
  F 1～5VDC
  J 0～5VDC
  Q 0～10mAC
  U 0～20mAC
  V 0～10VDC
    代号 结构材料
    隔离膜片 接口 壳体
   22 不锈钢316L 不锈钢 不锈钢
   25 钽 不锈钢 不锈钢
   35 钽 哈氏合金C 不锈钢
     代号 附加功能
    B1 接插件连接输出
    B2 电缆线连接输出线长：1.5m
    P 齐平膜片型0～70kPa…35MPa，G1/2外螺纹压力接口
    P3 卫生型：-0.1…0～0.02…2MPa，DN25卡箍式连接
    M3  位LCD数显表头(仅4～20mA输出)
    M4  位LED数显表头(仅4～20mA输出)
    d 隔爆型ExdⅡCT6
    i 本安防爆型ExiaⅡCT6
    T 船用产品
    C1 M20×1.5外螺纹压力接口，端面密封
    C3 G1/2外螺纹压力接口
    C5 M20×1.5外螺纹压力接口，水线密封
    G 表压型
    A 绝压型
    S 密封表压型

MPM480 [0～100]kPa E 22 B1PC3G 完整的型号规格
选型提示
1、选型时请注意被测介质要与接触介质的产品部分相兼。
2、需要零位压力为负压的变送器时，请在订货时注明量程范围。
3、订货时请注意防爆型产品、船用产品不包含数显表头。
4、订购带LCD或LED表头的变送器时，变送器的供电电源应不低于20VDC。
5、为确保产品可靠工作，建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地。
6、特殊要求，敬请与本公司商洽，并在订单中注明。
7、选M3时，变送器环境温度范围为-20～60℃；选M4时，变送器环境温度范围为-30～70℃。
