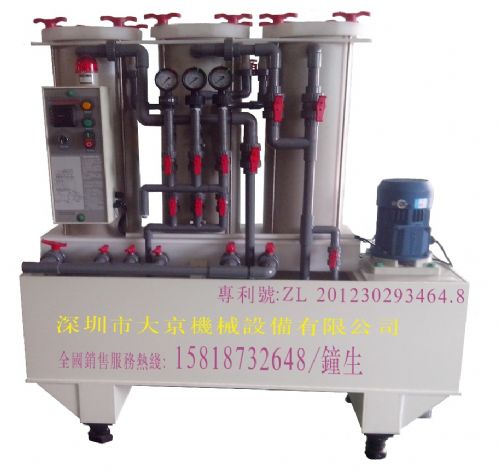

DJ-YF40汽压式干化铜粉回收机

价格：38000元/台 产地：中国 深圳 品牌：大京 型号：DJ-TF002DJ-YF400AE0311 规格：L1350mm×W500mm×H1580mm 深圳市大京机械设备有限公司 在线咨询

详情介绍更新时间：2015/12/19 20:25:24

【铜粉过滤袋】 Φ300x700L

【电 源】 3相380VAC 50HZ

【功 率】 2.2KW

【流 量】 120L/Min


【用途介绍】

　　　本机适用于线路板制造中,PCB板面处理磨板工序中产生的铜粉过滤再回收,是

线路板制造中实现节约工业用水和再生能源回收的环保设备之一.


【工作原理及过程】

　　　 当磨板机在启动磨板作业时﹐磨板机回水（含铜粉和污水）进入过滤器﹐水

通过滤器芯体经芯轴管道由球阀排出﹐流回磨板辅缸﹐铜粉则被过滤芯体过滤，

从而实现铜粉过滤。


【使用铜粉回收机效益显著】

1、实现可贩卖的铜粉再回收，变废为宝，利益可观。

2、板面处理研磨过程铜粉未经过过滤直接循环回喷淋段时，可防止造成喷嘴或管

路的堵塞。

3、防止铜粉参与板面研磨造成刷辊磨损或板面不洁。

4、防止研磨不均残留过多铜粉会造成塞孔和防焊段微短路的隐患问题。

5、使用铜粉回收机可实现循环用水，降低工业用水标准，减少环境的污染和污水

处理的压力，直接节约成本。

6、安装铜粉回收机占地面积小，而且不用改造磨板机结构，不会影响生产品质；日常维

护十分方便，过滤铜粉，变废为宝，效益可观。
　　
7、一次加水多次使用，废水被过滤处理后可再次不断循环使用，长期直接为企业节约用水；
　　　　　　　　　　　　　　　　　　　　　　　　　　
8、降低废水大量排出的治理成本，为企业减轻环保负担。

9、有效防止过多铜粉造成喷淋喷嘴堵塞，板面不洁品质，加剧刷辊磨损，铜泥塞孔短路的隐患。

10、免除每年由铜泥造成管道堵塞清理成本以及耽误生产工时，一旦管道被堵排查需要大量工事。


四、与行内常见的传统回收机对比，特点如下：
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
1、本机自主研发生产，拥有专利知识产权，目前市场上独一无二，体积小不占地方，操作简单，日常无需繁杂保养。

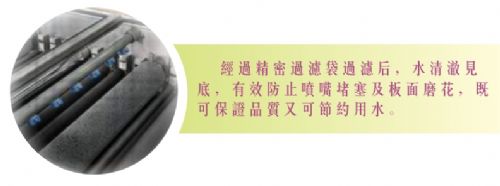

2、处理废水纯净度高，处理后再次循环使用；
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
3、取铜时简便，无需对机器拆件，提取铜后清洗简单清洗再装上即可；

4、自动汽压干化铜粉脱水功能，连接气压管可几分种内脱干铜泥巴水分，市面传统铜粉回收机取铜工序烦琐，且铜泥

巴含大量水分；不好储存。

5、机器整体采用防酸碱PP材料厚板，无需担心老化生锈等问题，使用寿命更长。

案例分析：（以塞孔油墨去除工序为例）

　　 设定该公司每天处理3500块（PNL）塞孔板，板面积为18“*24”，按行业内的标

准配置如八刷机配置，如采用GSH　用）刷辊，每块板过一遍八刷机就可完全去

除干净板面上的多余树脂，此时的减铜量约为双面2.0UM/PASS，铜的比重为

8.9G/CM3，则每天产生的铜粉为0.56*8.9*3500/1000KG=17KG，市场废铜

价约为RMB25/KG，则每天的经济效益为RMB425.

　　 本套设备能对P.C.B生产中的磨刷工艺产生的金属性粉尘污染进行回收处理﹐

能减少废水处理费用﹐节约用水﹑用电﹐免除排水沟堵塞清理费用。


适用于以下场合﹕

1． 压合后之钢板磨刷

2． 钻孔后PTH前之磨刷

3． 影像转移前之磨刷

4． 内外层板去膜后之磨刷

5． 印防焊剂前之磨刷

6． 喷锡熔锡后之磨刷

7． 金手指镀镍前之磨刷

8． 各类研磨厂废水回收系统




【维护及保养】

1．为保证良好的出水效果﹐应定期清洗沉淀缸内过滤片。洗过滤片时注意检查有

无损坏﹐如有损坏﹐及时更换。

2．定期检查缸内水位掣位置及工作是否正常﹐否则调整高度　　
