Z945T-10,16电动铸铁法兰闸阀

价格：电询 产地：上海青浦经济开发区 品牌：川裕 型号：Z945T-10,16 上海川裕自控阀门有限公司 在线咨询

详情介绍更新时间：2015/12/10 14:11:06

采用多回转电动装置与铸铁闸阀阀体组成，驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对电动暗杆闸阀进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。Z945T-10、Z945T-16电动铸铁

广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。
连接方式：4--法兰
压力等级：1、0MPa~ 1、6MPa
规格：DN40 ~ 1000mm
材质：WCB，LCB,WC6,WC9, CF8,CF8M,CF3,CF3M等
适用温度：≤425 ℃
适用介质：水、石油、天然气等
驱动方式：电动、气动、液动、齿轮等
设计标准：GB/T 12234
结构长度：GB/T 12221
连接标准：法兰端尺寸标准（GB/T 9113；JB/T 79；HG 20592）
检验标准：GB/T 9092
系列产品：铸钢/不锈钢/铬钼钢闸阀、高中低压闸阀、高温闸阀、电站闸阀、法兰闸阀，对焊闸阀，电动闸阀。

【特点】：
（1）适用于液、气介质管路和设备，作为接通和断流之用。
（2）在管路中主要作截流用，安装不受流向限制。传动方式采用电动，启闭时可传递较大的力矩，大大减轻了启闭强度。
（3）具有强度高、刚性好、耐磨损、寿命长、性能稳定等特点。

【主要外形及结构尺寸（m:）】：
DNLDD1D2bHL1L2z×ΦdD0重量/kg
100 230 215 180 155 22 680 170 291 8×Φ18 200 102
125 255 245 210 185 24 720 170 291 8×Φ18 200 110
150 280 280 240 210 24 775 170 308 8×Φ23 200 123
200 330 335 295 265 26 897 325 425 8×Φ23 200 210
250 380 390 350 320 28 992 325 425 12×Φ23 250 252
300 420 440 400 368 28 1080 325 460 12×Φ23 250 310
350 450 500 460 428 30 1161 325 460 16×Φ23 250 380
400 480 565 515 482 32 1357 408 530 16×Φ25 250 585
450 510 615 565 532 32 1430 408 530 20×Φ25 360 720
500 540 670 620 585 34 1557 408 530 20×Φ25 360 815
600 600 780 725 685 36 1840 408 545 20×Φ30 360 1090

【注意事项（m:）】：
闸阀的安装与维护应注意以下事项：
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。 　　
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。 　　
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。 4、带传动机构的闸阀，按产品使用说明书的规定安装。 　　
5、如果阀门经常开关使用 , 每月至少润滑一次。

上海川裕自控阀门有限公司

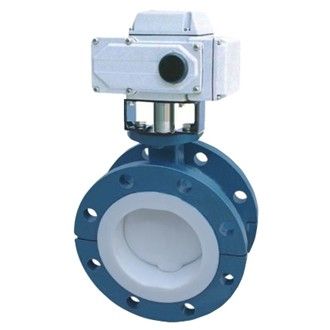

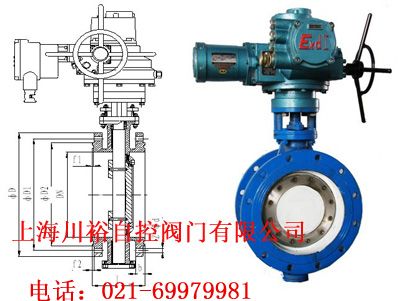

主营业务：电动衬氟蝶阀,电动衬氟蝶阀,D973H电动硬密封对夹蝶阀,D943H电动硬密封法兰蝶阀,D941X-10蝶阀
