LWGY液体涡轮流量计

价格：电询 产地：广州 品牌：蓝宇 型号：LWGY-B 广州蓝宇仪器仪表有限公司 在线咨询

详情介绍更新时间：2015/12/8 19:30:42

一、是本公司采用国外先进技术生产制造的，是*理想计量液体的流量计之一。它具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。该产品广泛用于金、化工、石油、城建、环保、食品等领域，高精度测量水、自来水、柴油、汽油和较低粘度原油等液体的体积流量。

二、工作原理
   感器内的涡轮在流体作用下产生旋转，使信号检测器的磁场产生变化，因此在信号检测器的线圈中感应出交变电压，在经过放大器放大、滤波、输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。

三、仪表类型

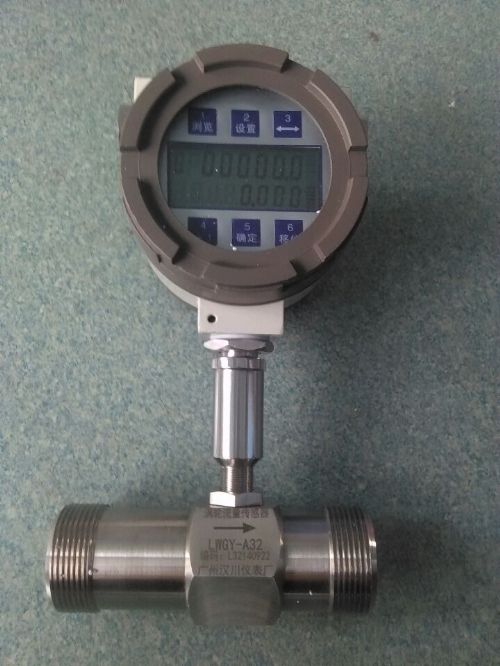

A、现场显示型
 本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源 电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。
B、脉冲输出型
工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地

D、分体远传显示型
 工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接.

四、 设计特点
  具有G（高）、Z（中）、D（低）三种系列，工作压力*高达到50Mpa。主要用于油田注水系统对高压水的计量。同时还适用于各种高低压水机系统的流量检测。
 采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在少量泥沙与污物的介质中工作。
 传感器采用全不锈钢结构，（涡轮采用2Cr13）防腐蚀性能好。钐钴永磁合金作为信号检测器，输出信号强，磁稳定性好，可在0-120℃介质中正常工作。
容易维修，流量计有的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清晰简单。

五、 主要技术参数：附表一
测量介质：液体
传感器精度：±0.5％；±1.0％（特定可达0.2％）
重复性：指示值的±0.2％
环境温度：0℃～+120℃
相对湿度：5％～95％
防爆标志：ibIIBT4
防护等级：IP67
