配电室绝缘胶垫XG-JYJD-60

价格：电询 产地：河北石家庄 品牌：霞光 型号：XG-JYJD-60 规格：多款 石家庄市霞光电力安全科技有限公司 在线咨询

详情介绍更新时间：2015/12/4 16:43:54

又称为绝缘毯、绝缘垫、绝缘橡胶板、绝缘胶板、绝缘橡胶垫、绝缘地胶、绝缘胶皮等，具有较大体积电阻率和耐电击穿的胶垫。用于配电等工作场合的台面或铺地绝缘材料。配电室这些场所往往关系着人们的正常生活和社会的正常生产，一旦出现安全事故，非常容易造成巨大的人身安全损失和财产安全损失，安全要求非常高。

物理机械性能良好，具有优良的绝缘性能，可在干燥的-35~+100℃空气中介电系数要求高的环境中工作。通过43KV测试，正常工作在660V的状态下。广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。避免受酸碱和油的污染，不要露天防止避免阳光直射。

国家标准

配电室电压10KV，选8mm厚，工频耐压实验10000V，1分钟不击穿，在工频耐压实验18000V，20秒击穿；

配电室电压35KV，10-12mm厚，工频耐压实验15000V，1分钟不击穿,在工频耐压实验26000V,20秒击穿；

配电室低压500V以下，选5mm厚，工频耐压实验3500V，1分钟不击穿,在工频耐压实验10000V,20秒击穿。
绝缘橡胶垫的详细介绍

一、应采用胶类绝缘材料制作。

二、质量

1、是采用NRSBR等绝缘性能优良的非极性纯橡胶制作。

2、不含次胶、废胶、再生胶和任塑料成份。

3、表面电阻和体积电阻稳定，单位面积比重大、平展性能好，物理性能稳定。

4、耐酸、耐碱、耐油 、耐高温，色系大方美观，工频耐压达到国家标准要求。

三、分类：

1．按照电压等级可分为：

（1）5KV绝缘垫

技术参数：厚度3Mm；颜色 红，黑，绿；比重：5.5KG/m2

（2）10KV绝缘胶垫

技术参数：厚度5mm；颜色 红，黑，绿；比重：9KG/m2

（3）15KV绝缘垫

技术参数：厚度5mm；颜色 红，黑，绿；比重：9KG/m2

（4）20KV绝缘胶垫

技术参数：厚度6mm；颜色 红，黑，绿；比重：11KG/m2

（5）25KV绝缘垫

技术参数：厚度8mm；颜色 红，黑，绿；比重：14.5KG/m2

(6) 30KV绝缘垫

技术参数：厚度10mm；颜色红，黑，绿；比重：18KG/m2

(7) 35KV绝缘胶垫

技术参数：厚度12mm；颜色红，黑，绿；比重：21.6KG/m2

2、按照电压等级可分5kv，10kv，15kv，20kv，25kv，30kv，35kv；

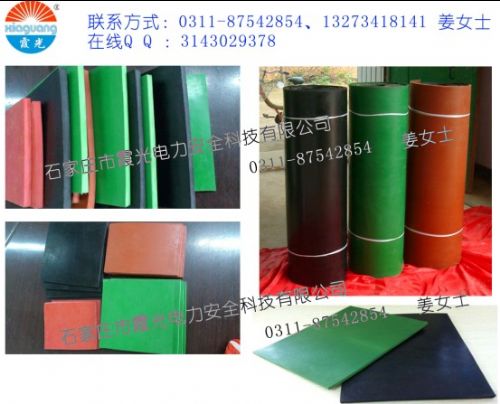

3、按颜色可分为：黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫

4、按厚度可分为：2mm，3Mm，4mm，5mm，6mm，7mm，8mm，9mm，10mm，等一直到20mm。

5、按宽度可分为：1米，1.2米，1.5米。

四、绝缘胶垫使用范围及存储方式：

广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。

应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。避免受酸碱和油的污染，不要露天防止避免阳光直射。

用途：具有较大体积电阻率和耐电击穿的胶板。用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。用于配电等工作场合的台面或铺地绝缘材料。

绝缘胶垫的质量标准

外观：斑痕或凹凸不平：深度或高度不得超过胶垫厚度公差；

气泡：每平方米内，面积不大于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm；

杂质：深度及长度不超过胶垫厚度不小于40mm；

边缘不齐或海绵状：宽度不超10mm，长度不超过胶垫总长的1/10；

裂纹：不允许有

工艺及成型：

绝缘垫上下表面应不存在有害的不规则性。有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。无害的不规则性是指生产过程中形成的表面不规则性。

厚度测量：

在整个绝缘垫上应随机选择5个以上不同的点进行厚度测量和检查。可使用千分心肝或同样的精度的仪器进行测量。千分尺的精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为(3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应平展放置,以使千分尺测量之间是平滑的。
