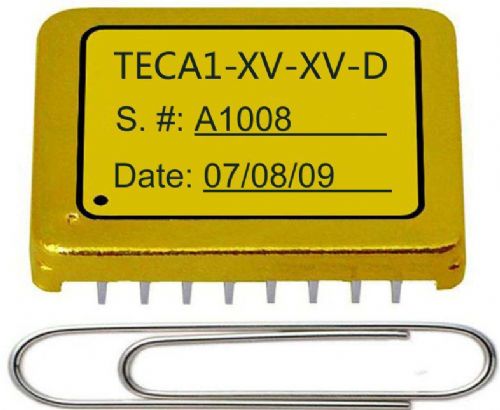

TEC温度控制器TECA1-XV-XV-D

价格：电询 产地：鞍山 品牌：核心 型号：TECA1-XV-XV-D 规格：25.6mm*20mm*7.5mm 鞍山核心电子技术有限公司 在线咨询

详情介绍更新时间：2015/11/25 16:21:10

是专为驱动TEC(热电制冷器)而设计的一款电子模块，为参数可定制系列，该产品具有控温稳定性高，高能效，体积小巧，零电磁干扰等特点。

　　参数：
　　效率高：≥90％;

　　*大输出电流：2.5A;

　　目标物体温度监测;

　　稳定性高：±0.01°C;

　　可靠性高;

　　零电磁干扰;

　　体积小巧：25.6mm*20mm*7.5mm;

　　100 ％无铅，符合RoHS标准.

　　型号说明：

　　TECA1-XV-XV-D其中的*一个“X”为芯片的输入电压值，第二个“X”为芯片的*大输出电压值。输入电压值可选为5V或者3.3V，当输入电压为5V时，*大的输出电压可在5V, 4.8V, 4V, 3.5V, 3V, 2.5V, 2V中选择;当输入电压为3.3V时，*大的输出电压可在3V, 5V, 2V中选择。

　　TECA1-LD-XV-XV-D带有“LD”是表示此控制器有内部补偿网络(补偿网络补偿高阶热负载，从而稳定了温度控制环路);而TECA1-XV-XV-D不带“LD”则表示不带内部补偿网络，因此在使用该型号控制器时，需要连接外部补偿网络。补偿网络由五部分组成：三个电阻和两个电容。此网络可通过两种方法实现，一种是将它们嵌入到控制器的电路中，另一种是在外部将这五个元件焊接到TEC所在的PCB板上。我们建议采用在外部焊接的方式，这种方式便于调节网络来驱动不同的热负载，在设计初期，无法确定热负载的特性，因此外部链接热负载可以根据实验情况对补偿网络的参数进行调整。
