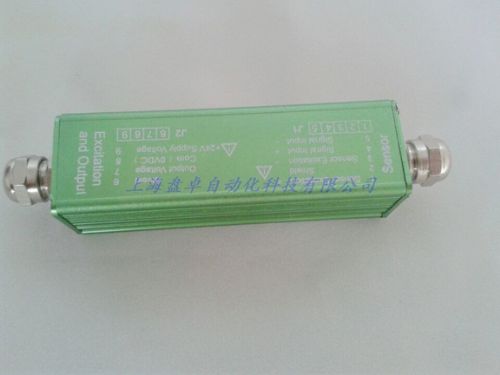

P7510系列高精度信号放大器

价格：300元/台 产地：上海 品牌：PandAuto 型号：P7510 上海盘卓自动化科技有限公司 在线咨询

详情介绍更新时间：2015/11/25 14:56:39

　　 是一款在线型安装方式，适用于应变式传感器的高精密型信号放大器产品。该放大器可将微小的毫伏信号转换成标准电压输出。该信其采用先进的信号处理电路方案，并使用精密级贴片元器件，信号处理性能优越。通过放大增益电位器调整信号放大倍数，零点调整电位器调节信号零点偏差。该信号放大器内置基准电压源。并支持多个应变式传感器并联使用。

特点
n 测量精度*高可达0.05％F.S.
n 低噪声，低温漂
n 适合半桥、全桥式等应变片式传感器
n 供电电压24V DC
n 灵敏度输入:1mV/V~2mV/V
n 模拟输出:0-±5V或0-±10V(出厂前已固定)
n 体积小巧
n 高档氧化铝合金外壳


技术资料
性能参数
适用的传感器类型：应变式力传感器或扭矩传感器
电桥电阻（全桥）：120Ω~1000Ω
接线方式：4​​线
传感器激励电压：5VDC（出厂默认值），2.5V或10V激励电压可选配
励磁电流：*大40 mA。
功率消耗：*大约0.8W，实际根据负载差异而有不同。
可调整的输入：1 mV /V... 2 mV /V DC（出厂默认2.0mV/V,可以微调，建议订购的时候联系我司进行校准）
放大倍数：1~10000倍(出厂前联系标定已固定，现场校准只可微调)
零点调节：约±5％F.S.

模拟输出
电压输出：0 ...±10 V或0…±5V DC

放大器的特点
线性度：≤0.05％
温度系数：≤150 ppm /K
供电电源：24 V DC
频率响应：1KHz(*高)
工作温度：0～60°C

外观
外形尺寸（宽x高x深）：25*25*120 [毫米]
材料：优质铝合金外壳及金属防水接头
安装方式：在线型
防护等级：IP40
重量：<100克
湿度：30～70％，不结露

接线图：



零度与满度测试：

注意：满度已在出厂前标定好，若无特别需要，请勿随意调节。若用户有特别需要对满度
调整，可使用校准源或标定设备进行满度微调
