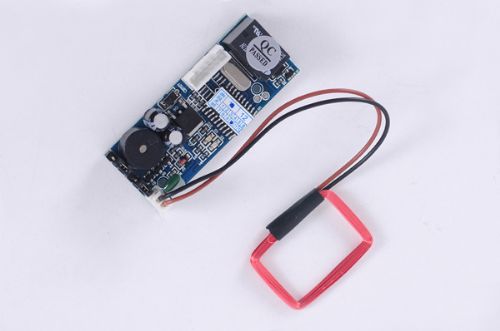

供应嵌入式单门联网ID门禁

价格：电询 产地：广东省深圳市 品牌：昌博 深圳市昌博智能电子有限公司 在线咨询

详情介绍更新时间：2015/10/22 10:07:31

参数：
工作电压  DC-9V~12V
工作电流  30mA~100mA
工作温度  -40致+70摄氏度
工作湿度  无冷凝
读卡距离  2cm~5cm
存储容量  20000注册卡片（十万条脱机刷卡记录）
卡片支持类型  em4100,以及其它ID兼容卡片
支持联网数量  255 X N（N为串口的数量）
软件版本  中文简体 中文繁体 英文版本
可支持外接读卡器数量  1个
自带读卡器  1个 端口说明：
J1
引脚  丝印  相对颜色  功能说明
1  12V  红色  DC12V电源输入
2  GND  黑色  电源地
3  OPEN  黄色  开门按钮（低电平有效）
4  MC1  白色  门状态检测（门磁）
5  485A  绿色  485通讯信号A
5  485B  蓝色  485通讯信号B J2
引脚  丝印  相对颜色  功能说明
1  NC  红色  继电器常闭端
2  NC  黑色  继电器常闭端
3  COM  黄色  继电器公共端
4  NO  白色  继电器常开端 J3
引脚  丝印  相对颜色  功能说明
1  T1  红色  天线1输出
2  GND  黑色  天线地
3  T2  黄色  天线2输出
4  RFIN  白色  天线信号输入 J4
引脚  丝印  相对颜色  功能说明
1  GND  黑色  电源地
2  DATA0  绿色  数据0输入
3  DATA1  白色  数据1输入




注：门禁联网注意事项
1：485+和485-条数据线一定要互为双绞. 布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性*好.不采用双绞线,是极端错误的.

　　 2：485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.

　　 3：设备供电的交流电及机箱一定要真实接地,而且接地良好. 有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击 浪涌冲击 静电累计时 可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.
　　 4：避免和强电走在一起,以免强电对其干扰.
5：屏蔽层一定要良好接地
6：“485走线的时候一定要走三条线不能只走两条线”，分别是485A　485B　GND（这点相当重要）
7：“门禁控制器刷三防油之前RF读卡模块必须先用高频蜡做封蜡处理，直接用三防油对模块进行防水处理会影响高频性能，从而影响读卡距离”。



软件说明：

扩展功能
一【高级】
1　启用控制器定时任务 功能
2　启用反潜回
3　启用多门互锁
4　启用多卡开门
5　启用首卡开门
6　启用内外刷卡校验
二　 常规
1.　启用时段
2　启用远程开门
3　设置门为常闭/常开/在线
4　使用密码功能
5　启用 卡+密码　功能
6　启用超级通行密码
7　启用输入“﹡卡号﹡密码﹟”开门
8　启用报警、消防、防盗联动
三【事件】
1 记录按钮操作 功能
2　记录报警故障事件 功能
3　启用日志查询 功能
4　启用记录门打开-关闭
四【界面】
1　多级管理员权限 功能
2　修改权限表
3　分部门管理
4　分地点管理
5 显示 巡检 界面
6　不显示门禁 界面
7　不显示考勤 界面
8　显示 倒班 界面
9　启用电子地图
10　启用视频监控
