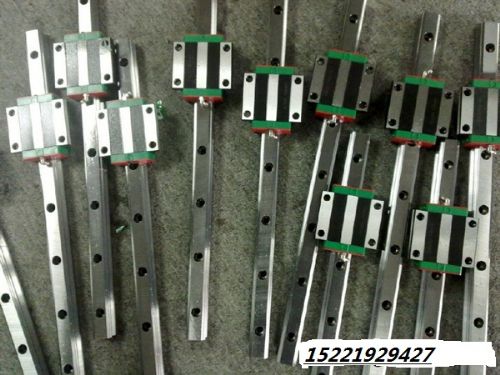

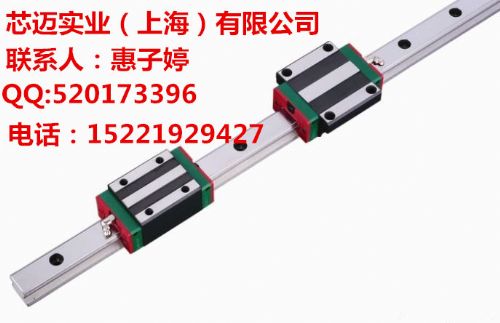

HIWIN上银导轨HGH30CA

价格：90元/套 产地：台湾 品牌：HIWIN 型号：HGH30CA 上海芯迈有限公司 在线咨询

详情介绍更新时间：2015/11/17 15:32:30

●体积小、轻量化，特别适合小型化设备使用。
●滑块、滑轨材质提供不锈钢及合金钢两种。不锈钢材质之线性滑轨，包含滑块、滑轨及其它金●属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。
●采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。
●有钢珠保持器设计，在精度允许下具备互换性。
MGW(宽幅)
●加宽滑轨之设计大幅提升力矩负荷能力,可单轴使用。
●哥德型四点接触设计,可承受各种方向之负荷并具有高刚性之特点。
●滑块装有微小型保持钢丝,取下滑块钢珠也不会脱落。
●滑轨、滑块及所有金属配件均采用不_钢材质,具抗腐蚀之特性。
◎应用：
●半导体制造设备
●印刷电路板IC组装设备
●医疗设备
●机器手臂
●精密量测仪器
●办公室自动化设备
●其它小型直线滑动装置

1.基本静额定负荷
　　（1）基本静额定负荷（C0）的定义
直线导轨在静止或运动中若承受过大的负荷，或受有很大冲击负荷时，会导致珠道接触面和钢珠产生局的**变形；当**变形量超过某一限度，将妨碍直线导轨运动的平稳性。基本静额定负荷便是容许这个**变形量的极限负荷。依照定义：负荷的方向和大小不变的状态下，在受到*大应力接触面处，钢珠与珠道表面的总**变形量恰为钢珠直径万分之一的静止负荷。
（2）容许静力矩（M0）的定义
　　当滑块中受到*大应力的钢珠达到上述定义之静额定负荷时，此时滑块所承载之力矩称为静额定力矩。在直线导轨运动中是以MR、MP、PY这三个方向来定义
　 （3）静安全系数
　　当直线导轨使用在慢速运动或作动频率不高的状况下，需考虑静安全系数。根据不同的使用状况，计算静负荷必须考虑不同的安全系数，尤其是当导轨受有冲击性负荷时，需要取用较大的安全系数。
　　fSL=C0/P或是fsm=M0/M
　　M0：容许静力矩（kN?m）
　　P：工作负荷（kN）
M：静力矩负荷（kN?M）
2.基本动额定负荷
　　（1）基本动额定负荷（C）的定义
　　基本动额定负荷用于直线导轨承受负荷并作滚动运动时的寿命计算。其定义是在负荷的方向和大小不变的状态下，直线导轨的额定寿命为50km时的*大负荷，此值详列于各规格尺寸表中，使用者可借由此值预先估算出选用之直线导轨的额定寿命。
