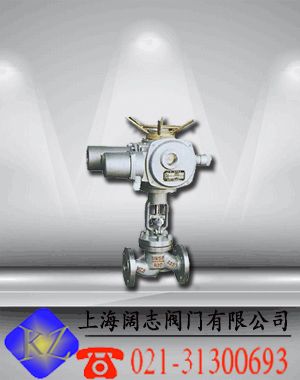

J941H-40C电动铸钢截止阀

价格：电询 产地：上海 品牌：阔志 型号：J941H-40C 规格：10~300 上海阔志阀门有限公司 在线咨询

详情介绍更新时间：2015/11/9 21:40:09

性能规范及主要外形尺寸

公称压力
PN（MPa） 试验压力（MPa） 适用温度（℃） 适用
介质
 强度试验 密封试验 WCB Wr5Mo 1Cr18Ni12Mo2Ti 1C18Ni9Ti
1.6 2.4 1.8
≤425
≤550
≤200
≤200
水、油品、蒸气、酸性介质
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1
10.0 15 11    /
16.0 24 17.6
公称压力1.6MPa
DN L D D1 D2 b f Z-d H Weight
50(DZW10I) 230 160 125 100 16 3 4-18 645 48
65(DZW10I) 290 180 145 120 18 3 4-18 690 60
80(DZW10) 310 195 160 135 20 3 8-18 715 65
100(DZW15) 350 215 180 155
  20 3 8-18 770 71
125(DZW20) 400 245 210 185 22 3 8-18 780 119
150(DZW30) 480 280 240 210 24 3 8-23 810 231
200(DZW45) 600 335 295 265 26 3 12-23 967 320
250(DZW60) 650 405 355 320 30 3 12-25 1143 550
300(DZW90) 750 460 410 375 30 3 12-25 1292 785

适用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、酸性介质等。
操作方式有：手动、齿轮传动、电动、气动等。

是由电动执行机构和截止阀两部分组成。电动截止阀是一种比较新型的闸阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强
