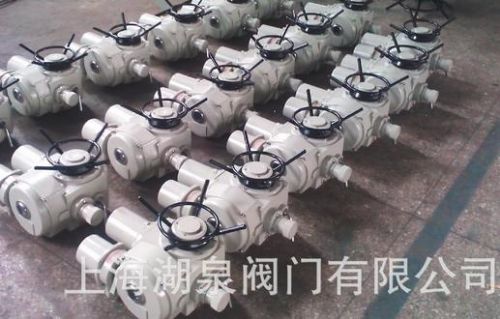

DN150电动闸阀电动执行机构Z20

价格：电询 产地：上海 品牌：湖泉 上海湖泉阀门厂 在线咨询

详情介绍更新时间：2016/2/29 10:14:41

一、概述

多回转阀门电动装置，通称为Z型，有转矩型和推力型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
    按使用环境分：Z为户外型；ZB为隔爆型；ZZ为整体型；ZT为整体调节型。
    本产品的性能符合JB/T8528-1997<普通型阀门电动装置技术条件>的规定。防爆型的性能符合GB3836.1-2000<爆炸性环境用防爆电气设备通用要求>及JB/T8529-1997<隔爆型阀门电动装置技术条件>的规定。并经国家防爆电气产品测试中心检定，取得了防爆合格证。

二、工作环境和特点

1.电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2.环境温度：-20～ 60℃（特殊订货-60～ 80℃）。
3.相对湿度：≤90％（25℃时）。
4.周围介质：户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。
5. 防护等级：户外型和防爆型为IP54～IP68。
6．工作制：为短时10分钟（特殊订货30分钟）。

三、 主要技术参数


型号规格 额定转距（N.m） 公称推力（KN） *大阀杆直径(mm) *大转圈数(圈) 手动速比 输出转速(r/min) 电机
功率(kw) 电流(A)
Z5 50 20 28 80 1：1 18/24 0.12 0.7
Z10 100 40 28 80 1：1 18/24 0.25 1.3
36 0.37 1.6
Z15 150 40 28 80 1：1 18/24 0.37 1.6
36 0.55 2.4
Z20 200 100 40 80 1：1 18/24 0.37 1.6
Z30 300 100 40 80 1：1 18/24 0.55 2.4
Z45 450 150 48 120 1：1 28/24 1.1 3.4
20：1 36 1.5 4.5
Z60 600 150 48 120 1：1 18/24 1.5 4.5
20：1 36 2.2 6.5
Z90 900 200 60 120 1：1 24 2.2 6.5
25：1 36 3 9
Z120 1200 200 60 120 1：1 24 3 9
25：1
Z180 1800 325 70 150 25：1 24 4 11
36 5.5 14
Z250 2500 325 70 150 25：1 24 5.5 14
Z350 3500 700 78 120 25：1 18 7.5 19
Z500 5000 700 78 120 25：1 18 10 26

注：如用户需要，本厂可提供其它的转速，其它的电机功率。
