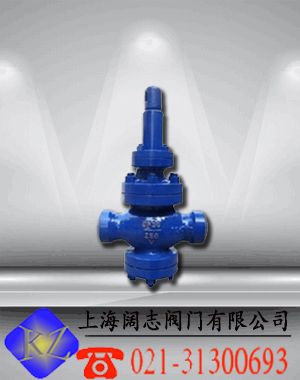

Y44H-16C蒸汽波纹管减压阀

价格：电询 产地：上海 品牌：阔志 型号：Y44H-16C 上海阔志阀门有限公司 在线咨询

详情介绍更新时间：2015/11/9 21:40:19

波纹管式减压阀流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100
Cv 1 2.5 4 6.5 9 16 25 36 64
波纹管式减压阀主要连接尺寸
公称通径DN 外形尺寸
 L H H1 PN0.6MPa PN1.0MPa PN1.60MPa
       D K n-ф d C D K n-ф d C D K n-ф d C
15 140 140 290 90 80 55 4-12 40 12 95 65 4-14 45 12 95 65 4-14 45 14
20 140 140 295 98 90 65 4-12 50 12 105 75 4-14 55 14 105 75 4-14 55 14
25 160 160 295 110 100 75 4-12 60 14 115 85 4-14 65 14 115 85 4-14 65 14
32 180 180 295 110 120 90 4-14 70 14 135 100 4-18 78 16 135 100 4-18 78 16
40 200 200 325 125 130 100 4-14 80 14 145 110 4-18 85 16 145 110 4-18 85 16
50 230 230 325 125 140 110 4-14 90 14 160 125 4-18 100 16 160 125 4-18 100 16
65 280 325 130 160 130 4-14 110 14 180 145 4-18 120 18 180 145 4-18 120 18
80 310 380 160 185 150 4-18 125 16 195 160 4-18 135 18 195 160 8-18 135 20
100 350 380 170 205 170 4-18 145 16 215 180 8-18 155 20 215 180 8-18 155 20
上海阔志生产的直接作用波纹管是减压阀主要由阀座、阀瓣钢球、波纹管组合件、弹簧等零件组成,通过调节弹簧设定出口压力,当出口压力减少时阀瓣开度增大,当出口压力达到预定压力时阀瓣开度减小,主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能，用于温度在180℃以下的蒸汽、空气及其它无腐蚀性气体的管路上，经过调节，使通过阀内的介质压力减至某一需要的出口压力，并使介质的出口压力保持相对稳定，但进口压力与出口压力之差必须大于或等于0.1MPa.本阀*大的特点：密封稳定，无泄漏，减压稳定咨询!
