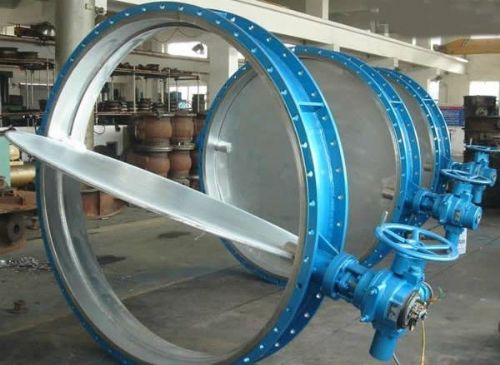

大口径电动蝶阀

价格：电询 产地：上海 品牌：HQ湖泉 规格：DN15-100mm 上海湖泉阀门厂 在线咨询

详情介绍更新时间：2016/2/29 10:16:03

一、概述

　　　　大口径电动蝶阀是工业管道中应用*为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。电动执行器旋转90°慢开式，操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时*一的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。
■密封阀座水线条设计，阀板密封面平面设计，彻底避免气动阀因长时间不开而造成的卡位现象
■阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好
■阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座
■法兰对夹孔连接适用多种标准

二、参数

电动执行器 普通开关型、无源触点开关型
电位计型带电阻输出
电位计型带4-20mA
调节型输入输出4-20mA
电压 AC220V AC110V AC380
DC12V DC24V DC110V
公称通径 DN15-100mm
公称压力 1.0-1.6MPa
适用温度 EPDM:-30~+100℃
PTFE:-30~+120℃
连接方式 对夹式、凸耳对夹式
阀体结构 A型、LT型
阀体材质 球墨铸铁、304、316
阀板材质 球墨铸铁、304、316
阀座衬里 EPDM、PTFE
适用介质 水液，气体，油类等
电动阀门接线图及工作原理
三、大口径电动蝶阀 尺寸图
电动蝶阀尺寸图
四、大口径电动蝶阀尺寸数据

SIZE DN A B X T E ФF Q H1 H
DN40 40 155.0 130.0 30.0 41.0 33.0 50.0 89.5 113.0 313.0
DN50 50 155.0 130.0 30.0 41.0 42.6 52.0 89.5 113.0 313.0
DN65 65 155.0 143.0 35.5 45.0 45.6 52.0 100.5 113.0 332.0
DN80 80 155.0 155.0 35.5 45.0 45.6 52.0 100.5 113.0 357.0
DN100 100 208.0 170.0 42.0 52.5 51.6 72.0 117.0 122.0 396.0
DN125 125 208.0 190.0 47.5 58.5 55.6 72.0 128.5 122.0 432.0
DN150 150 208.0 210.0 55.0 68.0 55.6 72.0 141.5 122.0 464.0
DN200 200 256.0 243.0 68.0 80.0 59.6 97.0 183.5 146.0 556.0
DN250 250 256.0 282.0 68.0 80.0 67.6 97.0 183.5 146.0 630.0
DN300 300 256.0 310.0 87.0 100.0 77.6 122.0 218.0 146.0 695.0　
