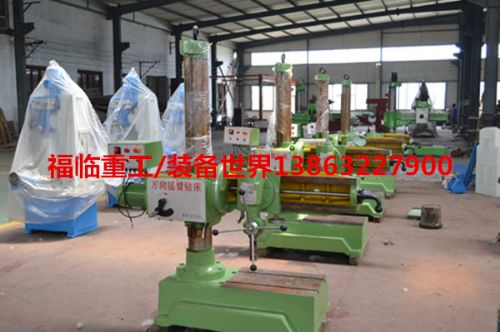

z3132×8万向摇臂钻床

价格：15700元/台 产地：山东 品牌：福临 型号：z3132 滕州市福临机床有限公司 在线咨询

详情介绍更新时间：2016/1/30 9:14:37

是一款可实现全方位360度方向钻孔的摇臂钻床。他的原理是齿轮箱套在立柱上，另一端和摇臂用回转盘连接，用T型螺栓固定，齿轮箱通过光杠传输给主轴动力，而且安装主轴的滑块托板也是用的回转盘和T型螺栓固定。这样的话，万向摇臂钻床就有3个部位可以旋转360度。摇臂可以整体的围绕立柱旋转360度，也可以带动齿轮箱水平旋转360度，而且主轴还可以在平行于摇臂的基础上旋转360度。通过这三个部位的旋转，保证各个角度的钻孔。 万向摇臂钻床的主要功能就是异形件的斜孔加工。比如你想用摇臂钻床钻个有角度的斜孔，只能选择万向摇臂钻床，或则你的工件大不能放在地面上钻孔，你也可以选择万向摇臂钻，把主轴旋转成垂直于工件侧着打孔就可以。

1.可以做钻孔、扩孔、镗孔、铰孔、刮平面、攻螺纹和其他类似的工作，适用于各类机器制造业中加工中小型零件，也适用于修理车间。
2.特别适合异型件和斜孔的加工，摇臂可电动升降，也可手动微调。
3.机床底座装有调平螺丝，可灵活解决地面不平问题。
4.普通Z3732(B)移动万向摇臂钻床基础上增加了水箱和冷却泵，底座上安装有地轮，大大方便了用户的使用、维修和搬运。
5.可选装自动进刀，提高加工效率


主要技术参数

Z3732×8

钻孔*大直径mm

铸铁31.5　钢材25

主轴端面至工作台距离mm

25-870

主轴中心距立柱母线距离mm

315-815

主轴行程mm

130

主轴锥孔(莫氏)

3

主轴转速范围r.p.m

173.425.686.960

主轴转速级数

4

主轴进给量范围r.p.m

-

主轴进给量级数

3

摇臂回转角度

360

主电机功率kw

1.5

机床重量kg

870

外形尺寸mm

1800×700×2044


1.齿轮箱自动供油系统：摇臂钻的设计原理就是立式齿轮，传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑
2.立柱安全锁紧，传统一般都是立柱锁紧 不带安全装置，装此设置要多2个交流接触器。
3.主轴有行程开关保护系统，在自动进给时，忘记松开自动进给会使主轴顶车，这个保护主轴不易被损坏。
4.超音频淬火齿轮：耐磨、硬度高.
5.丝杠采用品牌厂家，品牌厂家不是直接用圆钢车出来，而是严格按照工艺要求，回火热处理等严格工艺要求，*丝杠设备，使用外圆磨磨后光洁度高，使用寿命超过普通丝杠2倍。
6.精度好，从毛坯件进厂到机加工车间再到装配车间，喷漆车间，成品车间每一道程序都有专门的质检，从而保证产品出厂的绝对合格。
