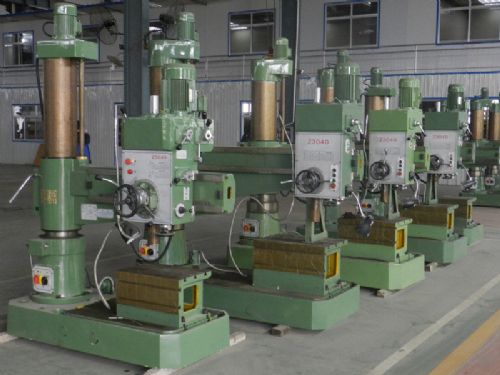

Z3040×13摇臂钻床

价格：16500元/台 产地：山东 品牌：福临 型号：z3040 规格：40 滕州市福临机床有限公司 在线咨询

详情介绍更新时间：2016/1/30 9:14:33

也可以称为横臂钻。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转±180o的钻床。摇臂还可沿立柱柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。

1、Z3040型摇臂钻床采用3台电动机拖动，他们分别是主轴电动机，摇臂升降电动机，和冷却泵电动机，这些电动机都采用直接启动方式。
2、为了适应多种形式的加工要求，摇臂钻床主轴的旋转及进给运动有较大的调速范围，一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。
3、摇臂钻床的主运动和进给运动均为主轴的运动，为此这两项运动有一台主轴电动机拖动，分别经主轴传动机构，进给传动机构实现主轴的旋转和进给。
4、采用机械电气双重保险、开门断电，急停按钮更加有效的提高安全措施。


主要技术参数

Z3040×13

钻孔*大直径mm

铸铁40钢材32

主轴端面至工作台距离mm

260-1300

主轴中心距立柱母线距离mm

360-1300

主轴行程mm

200

主轴锥孔(莫氏)

4

主轴转速范围r.p.m

75.130.240.380.660.1200

主轴转速级数

6

主轴进给量范围r.p.m

0.10-0.25

主轴进给量级数

3

摇臂回转角度

360

主电机功率kw

2.2

升降电机功率kw

0.75

机床重量kg

1500

外形尺寸mm

1800×810×2300


1.齿轮箱自动供油系统：摇臂钻的设计原理就是立式齿轮，传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑
2.立柱安全锁紧，传统一般都是立柱锁紧 不带安全装置，装此设置要多2个交流接触器。
3.主轴有行程开关保护系统，在自动进给时，忘记松开自动进给会使主轴顶车，这个保护主轴不易被损坏。
4.超音频淬火齿轮：耐磨、硬度高.
5.丝杠采用品牌厂家，品牌厂家不是直接用圆钢车出来，而是严格按照工艺要求，回火热处理等严格工艺要求，*丝杠设备，使用外圆磨磨后光洁度高，使用寿命超过普通丝杠2倍。
6.精度好，从毛坯件进厂到机加工车间再到装配车间，喷漆车间，成品车间每一道程序都有专门的质检，从而保证产品出厂的绝对合格。
