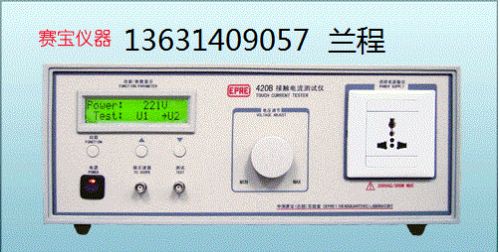

420B型接触电流测试仪

价格：电询 产地：广州 品牌：赛宝 型号：420B 赛宝仪器有限公司 在线咨询

详情介绍更新时间：2015/7/22 8:46:39

　是测量试验样品的接触电流仪器。采用LCD显示试验样品的工作电源电压和功能参数，选用Atmel公司高速的MCU进行控制，按键选择功能参数有：测量选择（U1或U2）、试验电源换相选择（正相或倒相）、零线选择（接通或断开）等参数；采用软件调试方式校准，使调试简单方便；具有断电记忆参数功能。


性能指标

1.　　　　供样电源电压范围： 0～250V；

2.　　　　LCD显示电压精度： ±（3％+3个字）；

3.　　　　测试网络频率特性： （见参数表）

l　　　　　输入阻抗特性（U/I）：± 5％

l　　　　　转换阻抗特性（U2/I）：± 5％

（GB/T12113或IEC60990标准的接触电流的测试网络的图4要求，其人体测试网络见下图）

4.　　　　测量选择：U1或U2

5.　　　　供样电源换相选择： 正相P（＋）或倒相N（－）；

6.　　　　接地导体开关e：断开Open或闭合Clos；

7.　　　　供样电源容量： 300VA；

8.　　　　测量方式： 外接示波器测量接触电流的峰值电压；

9.　　　　仪器尺寸：约408mm（长）×320mm（深）×168mm（高）；

10.　　 工作电源 ：AC220V±10％,50Hz/60Hz。

人体测试网络图







测试网络频率特性参数表：



频率(Hz)



输入阻抗U/I

转换阻抗U2/I


20

1998

500


50

1990

499


60

1986

498


100

1961

495


200

1857

480


500

1433

405


1,000

973

284


2,000

661

162.9


5,000

512

68.3


10,000

485

34.4


20,000

479

17.21


50,000

477

6.89


100,000

476

3.45


200,000

476

1.722


500,000

476

0.689


1000,000

476

0.345




注：上表参数是IEC60990-1999标准附加L中的表2；U、I、U2参量见上图标明。




适合标准

应用范围

附件


l GB8898-2011 （eqv IEC 60065:2005）

l GB4943-2011（eqv IEC 60950:2005）

l GB4706.1-2005（eqv IEC60335-1:2001）

l GB7000.1-2005（eqv IEC60598-1：2001）



lⅠ类设备、Ⅱ类设备、Ⅲ类设备；

l 各种音视频产品、信息产品、家用电器、灯具、电子仪器仪表等产品。



l 测试探头：一根

l 测试线：一套；

l 电源线： 1 根

l 说明书： 1 本

l 保修卡： 1 张(一年保修)
