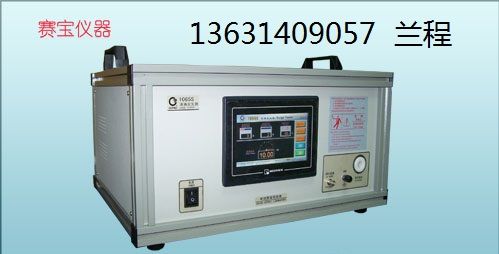

1065S型浪涌发生器

价格：电询 产地：广州 品牌：赛宝 型号：1065S 赛宝仪器有限公司 在线咨询

详情介绍更新时间：2015/7/22 8:45:14

　 选用松下PLC（FP-X C14R）控制，所有参数和仪器的工作状态都在7寸彩色触摸屏上显示和设置，人性化界面，操作简便。该仪器还具过压保护，确保仪器工作的安全可靠性。该仪器操作简单、性能良好、可靠性高而价格合理，可广泛应用于电气安全检测实验室和电子、电器制造企业。
　
技术指标：

1.　　　　 输出浪涌电压： 0 ～ 10kV，分辨率0.01kV，按键设置；

2.　　　　 数显准确度 ± 5％ ± 2字；

3.　　　　 充电电容： 1nF / 30kV ± 5％；

4.　　　　 充电时间设置范围： 1 ～ 999 S；

5.　　　　 其准确度 ± 3％；

6.　　　　 放电时间设置范围： 1 ～ 999 S；

7.　　　　 其准确度 ± 3％；

8.　　　　 试验（充放电）次数： 1 ～ 9999 次；

9.　　　　 其准确度 ± 1次；

10.　　　示波器监测端口输出：分压器 1:1000；

11.　　　具有过压保护功能；

12.　　　显示和操作方式： 7寸彩色触摸屏（TK6070iH）显示和菜单式界面操作；

13.　　　高压变压器功率 ≥ 150VA；

14.　　　工作电源 220V ± 10％，50Hz ± 2Hz。



适合标准：*新版GB8898-2011标准的（eqv IEC 60065：2005）

试验电路图：



注：

1)　　　 开关S是电路中的关键部件，其设计应当确保消耗在飞狐或不完善绝缘上的有效能量尽可能小。

2)　　　 被试组件X连接到端子C和D。分压器R2和R3可以任选，用来使连接在R3两端的示波器能观测被试组件两端的电压波形。分压器的补偿要确保使观测到的波形与被试组件一致。

特别注意，*新板标准已去掉了旧版标准中的并接电阻R2。

显示模块：

该模块选用台湾威伦通7寸彩色触摸屏（TK6070iH），用于显示和设置仪器的各项参数和工作状态，1065S设有两个显示操作界面，用户可以根据自己喜好选择操作界面，见下图。

（界面1）







程序软件：
　　1065S型仪器的PLC（可编程控制器）采用Windows版软件FPWIN GR Ver.2编写；彩色触摸屏（TK6070iH）采用EB8000 V4.62软件编写。



工作原理方框图：

　　 将1065S型浪涌脉冲发生器的工作原理方框图见下图。













适合标准



应用范围

附件


l　 GB8898-2011标准（eqv IEC 60065：2005）



l　　Ⅰ类设备、Ⅱ类设备、Ⅲ类设备；

l　　　各种音频、视频及类似电子产品、电子元件等产品。



l　　　　　高压测试线：1套

l　　　　　BNC测试线：1套

l　　　　　电源线：1 根

l　　　　　说明书： 1 本

l　　　　　保修卡：1 张(一年保修)
