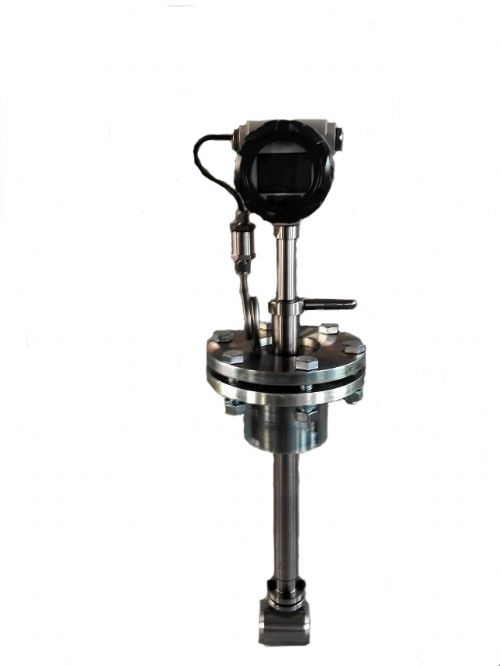

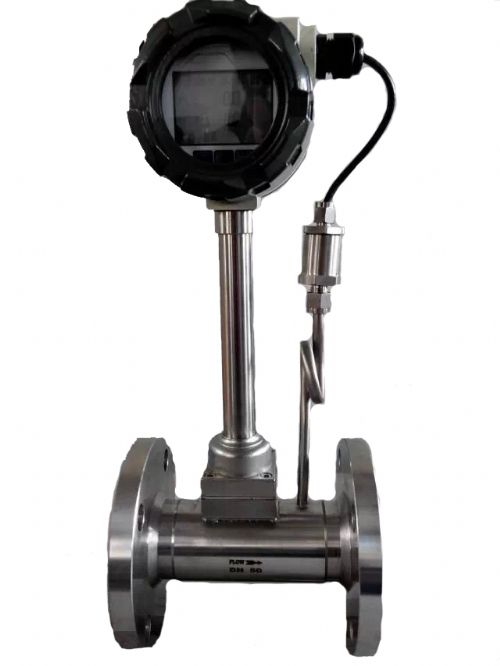

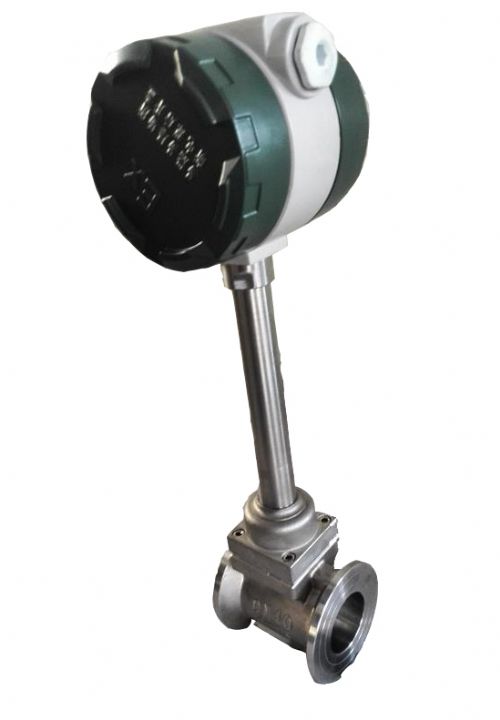

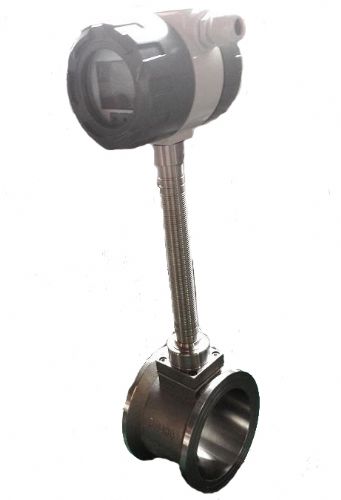

LUGB脉冲涡街流量计

价格：电询 产地：河北 品牌：源淼盛 型号：LUGB 河北源淼盛电子科技有限公司 在线咨询

详情介绍更新时间：2015/10/8 8:49:39

一、概 述
　　　脉冲涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的漩涡频率，从而测量出流体的流量。
　　 该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。本产品为分体基本型测量单*量信号；可配备温度传感器、压力传感器进行补偿式测量，可适应不同的安装环境与数据传输。
　
二、工作原理
　　脉冲涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔数在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St V/d　　
式中:　f 涡街发生频率 （Hz）
　　V 旋涡发生体两侧介质的平均流速（m/s ）
St 斯特罗哈尔系数（常数）
d　三角柱的宽度
　　这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号。

三、仪表特点与用途
　 特点:
　·无运动部件，无磨损，可靠性高，结构简单便于安装和维护；
　·采用消扰电路和抗振动传感探头，具有一定抗环境振动性能；
　·由软件对仪表系数非线性进行修正，提高测量精度；
　·压力损失小，量程范围宽；
　·测量介质温度可达350℃

　 用途:
　　脉冲涡街流量计广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、天然气、饱和蒸汽与过热蒸汽及各种介质流量的计量。

三、技术参数
公称通经（mm）
15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400
仪表材质
304不锈钢　316不锈钢
公称压力（Mpa）
PN1.6Mpa；PN2.5Mpa； PN4.0Mpa
被测介质温度（℃）
－40～+280℃ ；－40～+350℃
环境条件
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级
液体：示值的±0.5
气体或蒸汽：示值的±1.0
量程比
1:10；1:15
阻力损失系数
Cd<2.6
输出信号
脉冲输出：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
供电电源
脉冲输出：+12VDC
信号传输线
脉冲信号:3×0.3（三线制）
电流信号:2×0.3（二线制）
传输距离
≤500m
信号线接口
内螺纹M20×1.5
防爆等级
ExdIIBT6或ExiaIICT4
防护等级
IP65　IP67
允许振动加速度
1.0g
如果您觉得描述资料不够齐全，请联系我们获取详细资料。
