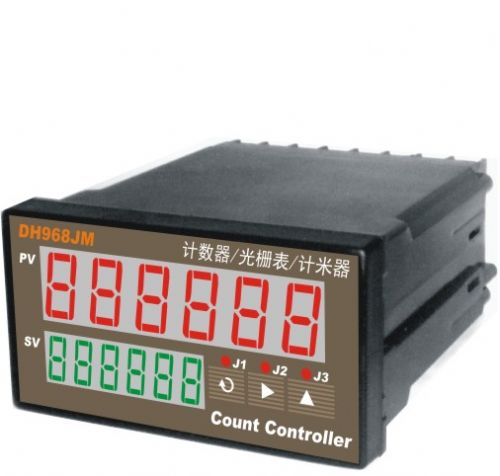

北京东昊力伟DH968JM(双显)智能计数器、光栅表、计米器

价格：90.00元/台 产地：北京昌平北七家镇八仙庄北大街东 品牌：北京东昊力伟 型号：DH968JM 规格：96*48 北京东昊力伟科技有限责任公司 在线咨询

详情介绍更新时间：2018/12/29 18:20:46

产品特点：
●仪表内含可逆计数、加减计数、可识别相位
计数(光栅表）3种功能，各对应有三组继电器
J1、J2、J3输出，其中继电器J1输出有16种动
作方式，继电器J2、J3输出可用于上、下限同
时报警，充分满足控制现场的需要。
●输入信号: 开关量、电平脉冲( 低电平:-30V
～ +0.5V；高电平：+4V ～ +30V )。
●可外接开关触点信号、电平脉冲信号、光电对
管、接近开关、角、线位移、光栅传感器、磁
电传感器、霍尔传感器、编码器、计米轮等。
●可向外接传感器提供9V(30 mA)直流电压源。
●无效零消隐，全部参数设定值都有停电记忆，
当前计数值掉电不丢失。

技术参数：
●*高测量频率和计数速度：30KHz（光栅表15KHz）
●供电电源：AC20 ～ 265V；DC20 ～ 360V
●整机功耗：小于2W
●计数器可设定倍率A、倍率b、初始值C、小数点dot ，
　显示测量值＝脉冲计数值 × A ÷ b ＋ C
●超限显示：“EEEEEE”
●继电器触点容量：AC277V 10A；DC30V 10A(阻性负载)
●继电器触点寿命: 1×107次
●输入信号内部阻抗：10k
●外形和安装尺寸：
型号 数码管字高(英寸) 外型尺寸 开孔尺寸
 上排(红) 下排(绿)
DH72JM 0.36 0.36 72×72×110mm 68+0.5×68+0.5 mm
DH968JS 0.56(单排) 96×48×110mm 92+0.5×44+0.5 mm
DH968JM 0.56 0.36 96×48×110mm 92+0.5×44+0.5 mm
DH966JM 0.56 0.56 96×96×110mm 92+0.5×92+0.5 mm
●安装方式：面板卡入
●工作温度：-10℃ ～ +50℃；
●环境湿度：≤85％RH 且无腐蚀气体
●储存温度：-20℃ ～ +60℃

产品功能编号表：（参数符号P-Sn、密码0089）
功能编号 计数功能 计数器功能说明
1 可逆计数器 INT1为输入端，INT2为控制端。
当INT2与公共端COMM断开，INT1接受信号，为加计数。
当INT2与公共端COMM相连，INT1接受信号，为减计数。
2 加减计数器 INT1和INT2为输入端。
当INT1接受信号，为加计数。
当INT2接受信号，为减计数。
3 可识别相位计数器
（即光栅表） INT1和INT2为输入端。
按INT1和INT2的顺序接受相差90度的信号，叠加识别为加计数。
按INT2和INT1的顺序接受相差90度的信号，叠加识别为减计数。

计数控制值参数介绍：（密码0036）
参数符号 参数意义 选项或范围 出厂值
r1Sn 继电器J1动作方式编号 01～16 01
H-L 高、低速计数选择 HI(高速)、LO(低速) HI
A 倍率 1～999999 1
b 倍率 1～999999 1
C 初始值 -199999～999999 0
dot 小数点位置 ...... 末位（不显示）
END 结束标志

继电器动作值参数介绍：（密码0001）
参数符号 参数意义 选项或范围 出厂值
Jn1 继电器J1计数设定值1 -199999～999999 5000
Jn2 继电器J1计数设定值2 -199999～999999 6000
t1 继电器J1延时时间 0.1～99999.9 10.0（秒）
RH2 继电器J2吸合值 -199999～999999 3000
RL2 继电器J2释放值 -199999～999999 4000
RH3 继电器J3吸合值 -199999～999999 8000
RL3 继电器J3释放值 -199999～999999 7000
END 结束标志
