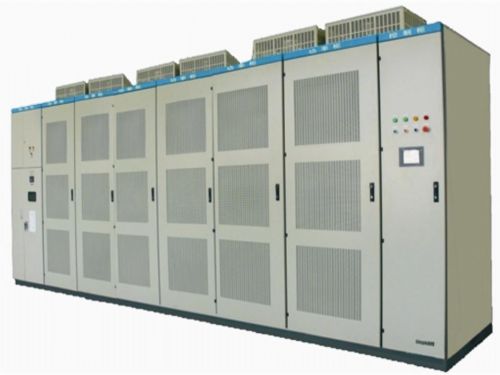

SL-SVG-L系列静止无功发生器

价格：电询 襄阳双联机电有限公司 在线咨询

详情介绍更新时间：2015/7/2 21:42:38

　其性能处于国内*水平。本SVG装置采用微芯公司*先进的PIC32和DSPIC33F系列作为主控、功率单元双CPU结构及功率单元多重化技术共同实现了大功率低压SVG系统；主回路器件均采用高品质进口器件，保证了设备的可靠性及超长的使用寿命。该装置能够满足多方面的电网补偿，使电网运行更加安全、稳定，这是传统的SVC装置和常规电容补偿器所望尘莫及的。

特点
特有供电技术：可以在必要时短时间内向电网提供一定量的有功功率。
四种补偿方式：无功电流补偿；             谐波补偿系统电压补偿             零序补偿
两种组织方式：就地补偿方式 ，集中补偿方式
四种配置方式可正负补偿，可全正补偿
可全负补偿，可非对称补偿
完善的保护功能：缺相、过热、过压、欠压等进行保护。
对电压输入无相序要求。
提供RS485接口，易于组网。嵌入式人机界面显示。
性能指标：IP等级：IP30(IP30以上可以协议)。
环境温度：-25℃~+55℃。环境湿度：≦95％ 无冷凝或滴水。
主回路电压：380V（可选为660V）。控制电源：220V（85V~264V可用）。
补偿响应速度：≦5ms。系统电压支撑时间：≧100ms。
功能参数：补偿方式
无功补偿：采集系统的无功功率作为参考点，着重对系统的无功进行补偿。
谐波补偿：采集系统的谐波作为参考点，着重对系统的谐波进行补偿。
系统电压补偿：采集系统电压作为参考点，着重对系统的电压进行补偿。
零序补偿：采集系统的零序电流作为参考点，着重对系统的零序电流进行补偿。
控制方式
输入：有源开关输入（85V~264V可用）。
输出：继电器无源触点输出。
本控和远程两种控制方式用于启动和停止SVG。
具备手动运行与自动运行两种运行方式。
系统控制功能：
智能化：配有可编程输入和输出接点，内置各种智能控制程序，以实现*佳补偿效果。
冗余技术的应用：双CPU控制中心软硬件冗余。
通信设备：RS485接口模块及Profibus通讯接口（属可选配件）。
超大屏幕全触摸式嵌入式人机界面，方便设置各项参数及编程，高效可靠，实现了*佳人机对话。
具备外部端子控制（本控和自控）和通信控制。
4-20mA电流信号输出（0-20mA可协议）。
自带可编程输出继电器。自带可编程有源输入触点。
具备多种补偿方式。
系统保护功能：内置电子速断保护和快熔双重保护模块：如动态补偿过程中SVG装置发生短路均做到自保护并报警。
过、欠压保护：如系统电压发生过∕欠压则保护并报警。
缺相保护：如系统电网出现缺相，则保护并报警。
过热保护：如当散热器温度超过临界温度（50℃）时报警，超过极限温度（85℃）时则保护并报警。
IGBT过流保护：如补偿电流因故超过设定电流，则保护并报警。
孤岛效应保护：如当电网真实断电后SVG支撑超过设定时间，则SVG装置自动切断电源，防止SVG装置过度支撑而导致IGBT损坏
