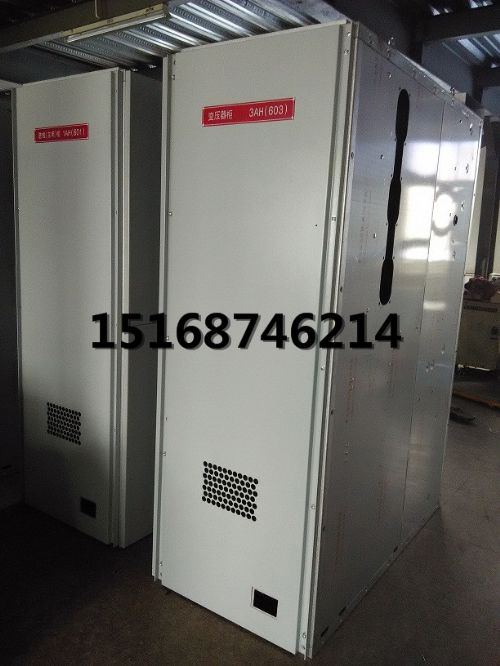

环网柜壳体

价格：1600元/台 产地：浙江 品牌：华柜 型号：XGN66-12 规格：2300*900/1000*1000 浙江华柜电气有限公司 在线咨询

详情介绍更新时间：2016/2/20 8:44:48

1概述：
适用于3-12KV三相交流50HZ单母线系统中作为接受和分配电能之用，属于新一代小型化城乡电设备，具有小型化、价位低。少维护、结构合理、安全可靠、运行操作简便等特点。能满足IEC60298国际电工标准、GB3906《3-35KV交流金属封闭开关设备》、DL402、DL403 、DL404电力部等有关标准的要求。适应电力市场及城网、农网改造、箱式变电站的需求。
2.结构说明：
该开关为金属封闭箱型固定式结构，柜体由C型和G型，经多种连接件组装而成。柜内安装板和隔板采用隔板采用镀锌处理，将柜体分隔成四个小室，既母线室、断路器室、继电器仪表室、电缆室。部件加工应用数控冲床、数控折弯机及数控加工中心等先进设备制造，形位尺寸精度高，制造快捷准确，便于不同方案的灵活组合可满足客户不同的需求。
3.主要特点：
1.柜体结构采用组装式，无需焊接，具有较高的机械强度，优美的外观；
2.柜体后部上方采用GN30-12旋转隔离开关、下隔离采用GN19-12C隔离开关，具有按程序操作的可靠的机械连锁装置，为操作人员与设备提供可靠的安全性保护；
3.采用的主开关为整体式结构，可选配：ZN63-12(VS1-12)、VD4-12等断路器；
4.主开关、隔离开关及柜门之间联锁机构数控均采用强制性机械闭锁方式，产品满足“五防”功能要求。主开关、隔离开关的传动操作设计与机械联锁装置统筹考虑，使用机械联锁装置结构简单，动作可靠；
5.可与环网柜任意组合应用；
6.外壳防护等级为IP2X
4.柜体外形尺寸（MM)不含门：
高 宽 深
2300 900　1000 1000
2300 900　1000 1000
