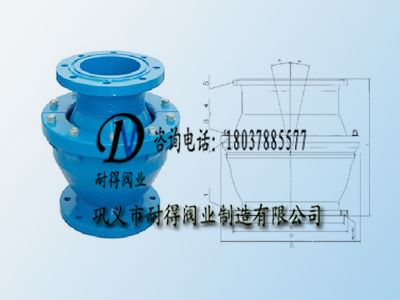

E型球型补偿接头
 |
-
一、性能特点
补偿接头主要适用于地面沉降大、震动大、地形复杂的管道连接。安装在管道上后，球体可以以回转中心在θ角范围内自由转动，来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿量大，占据空间小，流体阻力小，安装方便，综合成本低等优点。
管道的热变形计算
计算公式：X=a?L?△T
x 管道膨胀量
a为线膨胀系数，取0.0133Mm/m
L补偿管线（所需补偿管道固定支座间的距离）长度
△T为温差（介质温度-安装时环境温度）
特点
⑴可以补偿多维方向。形式多样，补偿量大，寿命长；
⑵能有效的补偿或消除安装误差；
⑶刚度低，弹性反力小；
⑷适用温度范围高，抗腐蚀性能好；
⑸能有效地隔离震动和减小噪音；
二、零部件材质
序号 名称 数量 材料
1 球壳 1 QT400－15
2 压盖 1 QT400－15
3 螺柱 - 不锈钢
4 螺母 -
5 球体 1 QT400－15
6 密封圈 1 NBR、NR、FPM - 巩义市耐得阀业制造有限公司
主营业务：补偿器系列、套筒补偿器系列、伸缩接头系列、传力接头系列、伸缩器系列、橡胶接头系列、防水套管系列、伸缩器系列
联 系 人 ：庞先生
联系方式：0371-85021533 18037885577 → 联系我时请告知是在建材采购网看到的
详情介绍更新时间：2015/4/27 14:40:31
