8路16A智能继电器模块智能照明模块

价格：电询 产地：深圳 品牌：ILLINOON 型号：ILN-RL0816 规格：72mm(L)×98mm(W)×68mm(H) 深圳亿立诺实业发展有限公司 在线咨询

详情介绍更新时间：2015/11/11 13:11:17

　　8路16A智能继电器模块是智能照明控制系统组成的*基本的单元模块，“智能继电器模块”的叫法是取决于它采用的原理：继电器的原理，用弱电控制强电，弱电做为通讯，进而实现多种的控制方式。智能继电器模块主要用于对照明灯具的控制，每回路可独立控制3200W灯具的开关，带手动控制功能。
　　ILN-RL0816（又名智能照明模块）智能继电器模块是智能照明控制系统的输出模块组成部分，具有8路智能继电器输出。智能继电器模块为标准35MM导轨式安装，

8路16A智能继电器模块参数

 供电电压：DC24V，200mA ；
 受控回路：8路继电器开关输出；
 输出电流：16A（单路）；
 开关负载 (阻性)：AC 250V / 抗浪涌能力达到120A以上；
 耐 久 性：100,000次；
 静态功率：0.5W ；
 *大功耗：8W；

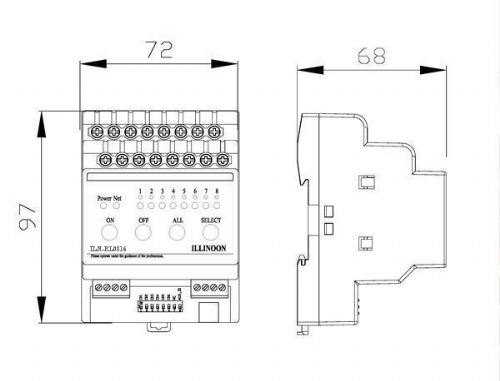

 外观尺寸：72mm(L)×98mm(W)×68mm(H)；
 重　　量：400g/pcs；

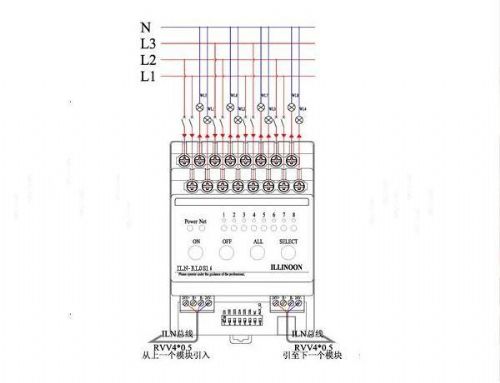

8路16A智能继电器模块接线

　 智能继电器模块的接线分为两种：弱电端的接线与强电端的接线；
　 智能继电器模块弱电端的接线。每个智能继电器模块上面都有总线端子，一般来说，其弱电端的接线都是按照“总线式”接线，也就是我们俗称的：手拉手方式。总线方式一般采用两芯的，或者四芯的。其中有两根是模块弱电供电，另外两根是模块的信号线（两芯的是即供弱电，同时也供信号）。

　 智能继电器模块强电端的接线：强电的接线比较简单，一般是两个端口为一组，遵从“左进右出，从上而下”的原则，一端接模块的入线，一端接模块的出线（即到照明灯具的线材）

8路16A智能继电器模块特点
 磁保持功能
 采用L-BUS总线通信
 自带应急开关按键，方便调试
 继电器抗浪涌能力达到120A以上
 自带回路状态指示灯，开关状态一目了然
 延时启动功能，避免同时启动造成对电网的冲击

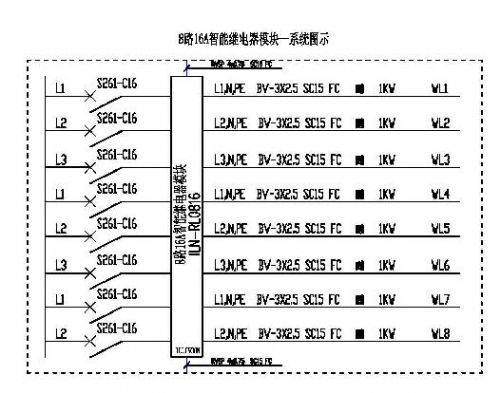

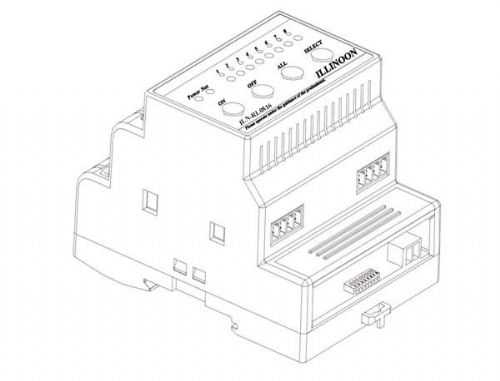

8路16A智能继电器模块的系统图、尺寸图、安装图、接线图以及安装图如下
