聚羧酸粉剂

价格：25000元/吨 产地：长沙 品牌：韦东 规格：25kg\包 长沙市韦东建材有限公司 在线咨询

详情介绍更新时间：2015/4/19 10:40:11

优势：
（1）掺量低，减水率高；
（2）对混凝土拌合物的流动度保持性好；
（3）与水泥的相容性好；
（4）配制的混凝土收缩率小，有利于改善混凝土体积稳定性和耐久性；
（5）生产及使用过程中环保*，属于绿色外加剂。

1、表观性能指标

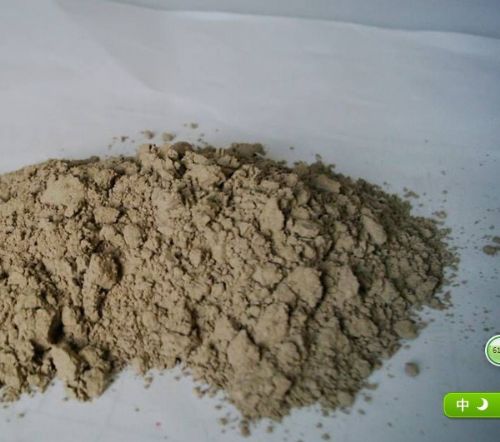

外观：白色粉末
密度 固体含量 PH值 CL— 总碱量
510±,10 98±,1％
7--9 <,0,1％
<,5％
2、净浆性能
TOJ800—10掺量（％） 5分钟 1小时 流动度损失（％）
0.12 140 120 16
0.14 160 140 15
0.16 180 160 13
0.18 200 190 7
0.20 240 230 6
0.22 270 260 5
TOJ800—10掺量（％） 减水率（％）
0.14 18
0.18 23
0.20 29
0.22 32
⑴在低掺量时对水泥就有很好的分散性和流动性；
⑵掺量大于0.12％到0.22％时，净浆流动度具有非常明显的增长；
⑶净浆1小时流动度损失随掺量的增加而有所降低；
⑷减水剂的流动度比市售高效减水剂高出1倍以上。
3、砂浆性能
⑴砂浆减水率结果与净浆流动度结果相互具有对应关系，既净浆流动度大，砂浆减水率也大；
⑵减水率随掺量的增加，减水率增加很快，而且减水率较高；在相同掺量时减水率比市售高效减水剂高出约35％；
⑶减水剂的混凝土减水率由于受掺合料和砂石性能的影响往往与砂浆减水率不一致。当掺合料和砂石性能有利于混凝土流动性时，则混凝土的减水率高于砂浆减水率，反之则低于砂浆减水率；
⑷在—5℃以上时具有防冻性能，可作为防冻剂用于混凝土中。
4、混凝土性能
⑴混凝土强度混凝土配合比（kg/m3）
 水 水泥 砂 石
基准
200 330 712 1163
掺0,16％TOJ800—10减水剂 138 327 734 1198
1）抗压强度增长比（基准）如下（％）：
1天 3天 7天 28天 90天
220 190 170 170 170
⑵混凝土其他性能
泌水率比
收缩率比
初凝时间 终凝时间
含气量
≤85％ ≤75％ +40～80分钟 +0～10分钟 ≤3％
掺T10减水剂混凝土的泌水率和收缩率都比基准混凝土低，初凝时间比基准延长60分钟左右，终凝时间与基准混凝土基本相同，含气量一般控制在2-4％。
3*掺量
用于混凝土的减水剂*掺量为：水泥用量的0.1~0.25％。
减水剂是以聚羧酸盐为主要成分的粉末，其固含量为98％左右，正常掺量为0.12％—0.3％，当掺量仅为0.06％时，就具有12％的减水率和23％的强度增长，已超过市售普通型泵送剂效果。掺量为0.1％时，性能超过一般萘系和嘧胺类高效减水剂的水平。但掺量低于0.14％时，工作性能的优异性体现不明显。当掺量达到0.20％以上时，混凝土的工作性能和泵送性能提高到非常优秀的水平。因此，建议的*佳掺量为0.12-0.24％；配置高标号、大掺量粉煤灰/矿渣微粉混凝土和有特殊要求的混凝土时，掺量可放大至0.3％以上，但一般不宜超过0.5％，实验表明，掺量放大至0.5％时，混凝土也不产生粘聚和骨料浆体分离（离析）现象，减水率仍有上升，但含气量增加，凝结延缓，强度有所下降。
4使用方法
1、根据混凝土设计要求，经实验调整用水量或砂率，达到坍落度，强度、凝结情况都满足要求的减水剂掺量。
2、适用于高性能混凝土、高强度混凝土、大流动混凝土。用于高于C50混凝土时还应按照有关技术规范选好原材料，确定适当的搅拌工艺，并取得一定数量的实验数据。使生产的混凝土流动性能满足施工要求，混凝土强度应具有一定的富余系数。
3、本品可与拌和用水同时掺入混凝土中，混于水掺入混凝土效果更佳。
安全和注意事项
1、本品为弱碱性固体，*、无腐蚀性，为对环境*产品。但不可食用，当接触到人的身体和眼睛时，应尽快用清水冲洗，对部分人体造成过敏现象时应及时就医治疗。
2、本品应存储于内衬塑料袋的纸板桶中，避免雨淋水及杂物混入。
3、本品保质期为12个月。
5一般包装
一般采用内衬塑料袋的纸塑复合包装

长沙市韦东建材有限公司
主营业务：聚羧酸减水剂早强剂聚羧酸高性能减水剂母液萘系减水剂葡萄糖酸钠保坍剂膨胀剂灌浆压浆剂防水剂泵送剂速凝剂
联 系 人 ：廖先生
联系方式：0731-6903558 13873125710 → 联系我时请告知是在建材采购网看到的
