分体式超声波液位计

价格：电询 产地：中国西安 品牌：展航 型号：ZHH-DM 规格：0-50 西安展航电子科技有限公司 在线咨询

详情介绍更新时间：2016/5/5 10:10:32

一、产品概述
由西安展航电子科技有限公司独立自主研发的一种新型液位测量装置。产品设计采用了全数字化、人性化的设计理念。仪表外壳采用铸铝防水外壳，具有国际通用的电器接口，便于施工安装。在现场观察液位数据的同时可实现数据传输和人际交流功能。此仪表具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
本仪表可通过4～20mA、Hart或RS485、Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

二、工作原理
超声波液位计的工作原理是：换能器（探头）发出脉冲超声波遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。脉冲超声波以声波速度传播，此距离值S与声速C和传输时间T之间的关系可以用公式表示： S= C×T／2。 超声波液位计由于发射的脉冲超声波有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重叠，无法识别，这个区域称为测量盲区，盲区的大小与超声波换能器的型号有关。

三、产品特点
电路设计采用国外进口元器件，工作性能稳定可靠。
声波智能技术软件可自动进行智能化回波分析，操作简单。
仪表采用先进软件技术，仪表精度高，可达0.3％，能够抗各种干扰。
本仪表不跟液体直接接触，安装方便，方便维护，故障率低。
仪表自带LCD液晶显示，可以实时显示液位，方便在现场调试观察。
仪表的所有输入、输出线均具有防雷、防短路的保护功能。

四、技术参数
量程规格 3M、5m、10m、15m、20m、30m　
盲区 5cm
测距精度 0.1％
测距分辨率 1mm
输出信号 4～20mA、Hart或RS485、Modbus协议
供电电压 DC24V/AC220V
防爆标志 ExdIICT6
防护等级 IP67
环境温度 -50℃ ～ ＋120℃(高温型，需定做)

五、仪表安装
1、仪表外形尺寸
一体式防爆超声波液位计和一体式普通超声波液位计。
分体式中液位计变送器和探头的尺寸规格与一体式中的变送器及探头尺寸规格完全相同。
2、仪表安装固定

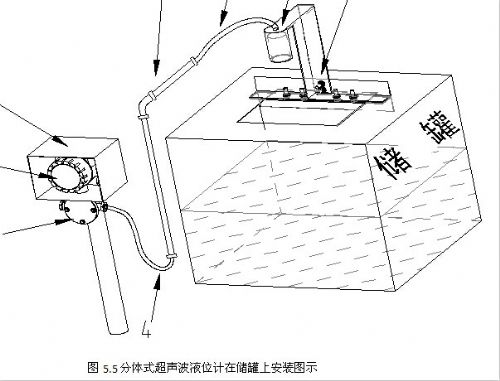

一体式防爆超声波液位计可通过支架安装固定和法兰固定两种方法，开敞环境下一般采用支架安装方式，用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径（60mm）的圆孔，将仪表放入，然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。
1―――仪表保护箱　　　　　　　　2―――变送器
3―――防爆接线盒　　　　　　　　4―――防爆软管
5―――走线管　　　　　　　　　　6―――探头
7―――安装支架　　　　　　　　
电气接口　规格：M20×1.5mm或G1/2（可选）

3、仪表接线图
电源：220VAC或DC24V可选
输出信号：4～20mA；RS－485：A B;
两路继电器分别：SPDT1 为*一路， SPDT2为第二路。
4、安装参数含义
仪表探头发射波打到液位后反射回探头，探头接收到后计算发射到接收的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。仪表量程指仪表能够测量的距离，安装高度TH应小于量程。仪表盲区指仪表在探头附近无法测量的区域，*高液位与探头间距应大于盲区，例盲区为0.3M，则液位与探头间距必须大于0.3M。
六、产品选型
ZHH－DM－X　　　　X　
　　　 A-防爆　　3- 3米量程
　　　 C-普通　　5- 5米量程
　　　　　　　　 10- 10米量程
　　　　　　　　 15- 15米量程
　　　　　　　　 20- 20米量程
例如：选择20米量程防爆型顶装超声波液位计，其型号为：ZHH-DM-A20。
