供应真空引水设备

价格：电询 产地：西安 品牌：双塔 型号：STYS-5111 西安双塔真空设备有限公司 在线咨询

详情介绍更新时间：2015/3/14 9:45:31

一、 设备概述
STYS真空引水装置是公司在真空引水装置生产经验基础上优化设计的真空引水设备，特别适用于泵房、泵站、污水处理等真空引水的特殊场合。该装置用于水泵站内水泵自动充水，自动检测到充水完成（充水完成指示灯），及时了解水泵内充水状况，方便用户准确安全的启动水泵。同时该装置可以使地面式泵站实现自动化操作，可甩掉传统的半地下自灌充水式泵站设计。因此可节省大量泵站建设费用，避免了水泵被淹的可能性，改善了水泵工作环境及操作环境，确保了水泵站的安全供水，该装置气密性能好，自动化程度高，操作方便，工作安全可靠。
二、 设备工作原理
水站水泵在启动前需将水泵内部充满水，本装置利用水环真空泵对水泵及管道抽真空，使泵腔内部及管道形成负压环境，被抽吸的液体在大气压压力下沿管道进入泵腔内部，当系统检测到液体液位高度满足水泵启动时，自动关闭抽气管道上的电磁阀及真空泵，此时水泵方可启动。
三、 设备说明
1、 设备组成

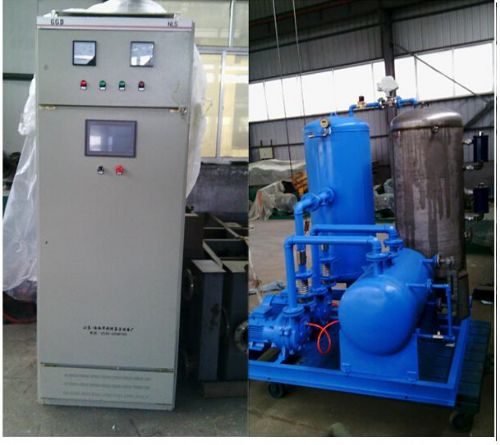

（1）  两台2BVA-5111水环真空泵（一备一用）、进水电磁阀、气水分离器、排水电磁阀、吸气口止回阀、充气电磁阀、进气电磁阀、波纹管、真空罐（储水罐）、抽气管路、排气管路、压力表、槽钢机架、控制柜及其它部件。
2、 设备控制说明
（1）  设备手动控制：手动控制下可任意启动A泵和B泵，同时充气电磁阀、排水电磁阀、进气电磁阀随时手动开启后关闭。
（2）  设备自动控制：自动控制下选择A泵作为主泵，设备自动给出引水信号，A泵自动启动，当设备检测到信号达到设定值后发出停机信号，真空泵停止运行，引水完成指示灯亮（提示用户安全准确的启动水泵），同时进气电磁阀随即关闭截止水流继续流入真空罐内；A泵自动启动，依次循环自动启停；机组自动状态下，如果A泵出现故障，系统自动将A泵脱离系统，同时B泵（备用泵）投入运行；当A启动后10分钟内还为能成功引水，B泵将自动启动，完成引水后（引水完成指示灯亮）两台泵同时停机。
四、 设备特点说明
1、 真空泵启动后操作人员不能及时了解水泵内是否引水成功，而STYS全自动引水设备，配置引水完成指示灯，当引水完成后指示灯亮起，操作人员方能够安全准确的启动水泵。
2、 STYS全自动引水设备在自动控制情况下，当引水完成后真空泵自动停止，进气电磁阀关闭截止水流，无需操作人员控制。
3、 STYS引水设备自动控制时，当主泵A泵在10分钟过内（一般引水时间在6min内完成）还为完成引水，备用真空泵B泵同时启动，减少引水时间提高生产效率。
4、 控制柜安装于总控制房内，操作人员在总控房内便可及时了解引水情况，对设备启停进行有效控制。

五、 设备引水时间计算



K-漏气系数 1.05~1.1
　　　　W1-吸气管中的空气容积 m3
　　　　W2-泵体容积。
T-引水时间，不大于5min
　　　　Hg-大气压的水柱高度 10.33M
　　　　Zs-水泵轴到吸水井*低水位的差m
W=1.1*(1.25+1.57+2.74+0.7)/5*10.33/(10.33-3)=1.9 m3/min
1.计算所需抽气量约为2 m3/min，而2BVA-5111单台抽气量为3.84　m3/min完全满足设备引水要求。
2.按照计算结果5min中内引水便可完成，但是水站水泵抽气口为DN25，而计算用管道为DN50，所以引水时间为DN50/DN25*5min≈20min左右。
3.计算时水位落差选择3M，实际*大落差为1.78米。
六、 设备主要技术参数
序 号 项　目 参 数 备　注
1 真空泵型号 2BVA-5111 一用一备
2 抽气速率 3.84　m3/min 单台

3 极限压力 -0.09MPa 西安市
4 总功率 11 Kw 满载运行
5 外形尺寸 2.4×0.7×1.7米 长宽高
6 设备总重 约 0.6 吨
