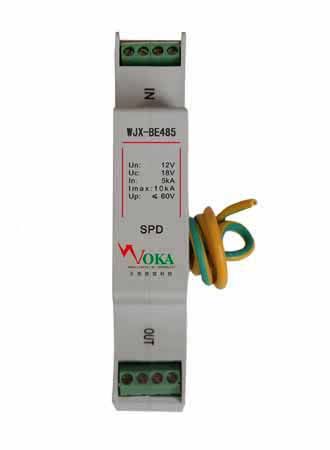

485控制信号防雷器

详情介绍更新时间：2015/10/21 17:06:44

功能：　　
　　本浪涌保护器参照国家标准GB/T18802.21-2004/IEC61643-21:2000设计。
　　浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将输出电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。
特点：
　　用途：用于工业控制互联网、RS422/485接口、专线、自动控制和仪表线路、数据线及设备保护，还可用于电流环中的传感器、二次仪表的保护;使被保护设备免受感应过电压、操作过电压和静电放电等所造成的损坏,安装在PLC,DCS柜；多级保护、通流容量大、限制电压低、响应时间快、传输速率高；此外采用标准导轨式设计，方便安装在机柜等。

技术参数
型号
WJX-BE 485
标称工作电压Un(V)
5V
*大持续工作电压Uc(V)
8V
标称放电电流In（8/20ms）(KA)
5KA
*大放电电流Imax（8/20ms）(KA)
10KA
额定负载电流IL
3A
冲击限制电压Up 10/700/ms(4kV)线间
≤36V
响应时间Ta
1ns
连接导线
1-2.5 mm2
插入损耗
＜0.5dB
外壳防护等级
IP20
外壳材料
阻燃热塑材料
适应对像
4~20mA标准信号

外形尺寸
90*65*23 mm
接线形式
安装于35 mm2标准导轨

安装使用及维护
　　1.将保护器接入系统前，先检查地网接地电阻，应符合规范要求。
　　2.将保护器接入被保护设备前端，必须连接可靠。
　　3.将保护器的接地线尽可能短地连接到保护接地母线上。
　　4.保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。
　　5.若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。
　　6.用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。
