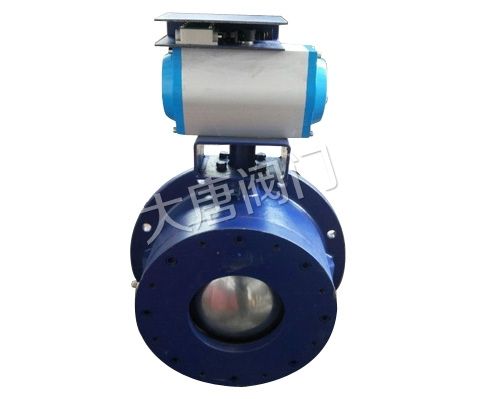

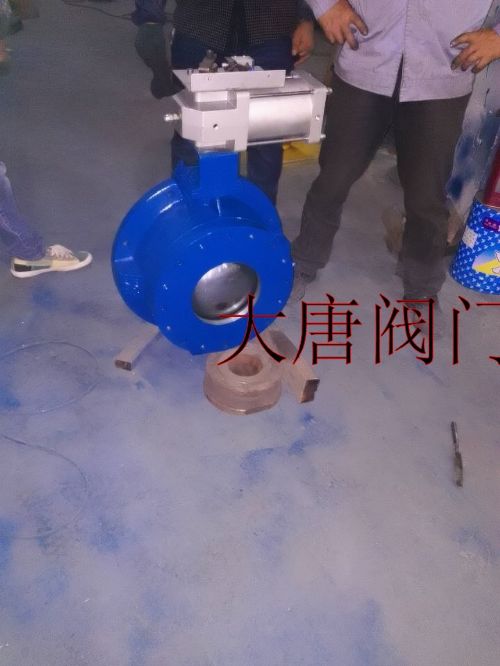

大唐QQF-20气动圆顶阀

价格：2900元/台 产地：温州 品牌：大唐 型号：QQF-200 永嘉县大唐阀门有限公司 在线咨询

详情介绍更新时间：2015/11/16 10:40:10

它采用国际*先进的气封式结构，阀门启闭时阀芯与可充气密封圈之间无接触，密封圈采用特殊配方橡胶制成，

可广泛应用于粉状物料的密封，是气力输送系统中的关键部件，广泛应用于电力、冶金、化工、食品、制药等领域。 　　阀芯动作时与密封圈无接触、运行阻力小、使用寿命长； 　　

采用可充气式密封圈，密封性好； 　　气动执行器采用直线汽缸或扇形气缸全封闭驱动，输出扭距大，性能可靠，可满足在恶劣工况条件下工作。 　　 　　

　圆顶阀主要技术参数 　　　　　　 　　　　

口径：DN150、DN200、DN250、DN300 　　　　
公称压力：1.0MPa 　　　　
工作温度：≤200°C 　　　
控制气源压力：0.4?0.6Mpa 　　　
耗气量：1?3L／次 　　　　
气缸输出转矩：75?650N.m／5bar 　　　　
工作介质：粉粒状物料 　　


工作原理 　


阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保持有约2mm的间隙，使阀芯与橡胶密封圈可以以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生磨擦，减少磨损。


圆顶阀的气动执行元件为全密封直线或扇形气缸，直接驱动圆顶阀转动，有效地防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时，橡胶密封圈充气、膨胀，紧紧地压在球面圆顶阀芯上，从而形成一个非常可靠密封环带，阻止了管道内物料的流动。 　　


圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈良好的紧密接触，以确保密封的可靠。橡胶密封圈采用特种橡胶制成，具有耐高温、耐腐蚀、耐磨损、耐老化等特点，使用寿命长。阀门开启时，料口全流通无阻挡。

该阀适用于气体、液体、半流体及固体粉末等物质。 　　 　　圆顶阀注意事项 　　橡胶密封圈充气压力应保证在0.40—0.60MPa且高于输送压力0.15MPa，气缸工作压力0.45—0.65MPa，使用洁净、干燥、无油压缩空气。 　　 　


　圆顶阀安装、使用要点 　　
1、安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参数。 　
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道预留的阀门安装距离应适当，法兰两边加垫片。 　
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。 　
4、该阀门出厂前已经过调整和动态试验，气路连接完好。 祝富阀门主要产品有： 球阀，针型阀，截止阀，闸阀，止回阀，蝶阀，阻火器，排气阀，排泥阀，过滤器，放料阀，隔膜阀，旋塞阀，柱塞阀，平衡阀，调节阀，疏水阀，电磁阀，呼吸阀，管夹阀，气动阀门，电动阀门，高压阀门，中压阀门，低压阀门，衬胶阀门，高温阀门，高温高压阀门，保温阀门，给排水阀门，卫生级阀门，真空阀门，不锈钢阀门，衬氟阀门，塑料阀门，波纹管阀门，蒸汽阀门，气体阀门，燃气阀门，氨用阀门，美标阀门，日标阀门，德标阀门等阀门。
