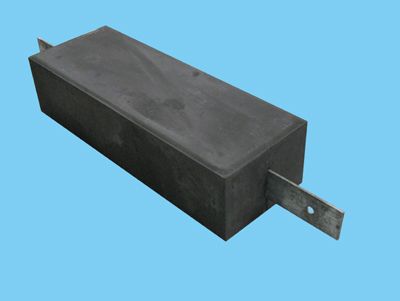

方形接地模块LWS-J/MK

价格：电询 产地：长沙 品牌：雷无声 型号：LWS-J/MK 规格：块 长沙市雷无声电子科技有限公司 在线咨询

详情介绍更新时间：2015/1/5 20:14:35

圆形接地模块报价，扁形接地模块价格，方形接地模块厂家直销，电解离子接地模块有北京雷电检测中心检测报告和 已在全国各地备案。产品性价比极高，质量相当于国内一线品牌，价格几乎便宜一半，拥有国家颁发的甲级设计资质和甲级施工资质。在河北，安徽，辽宁无总代理。厂家直接销售。绝不是贴牌企业。欢迎来我厂视察工作。
■产品用途
LWS-D/MK型系列接地模块是一种以导电非金属材料为主的接地体，它由导电性、化学稳定性好的非金属材料、金属接地体、电解质和吸湿剂组成。主要应用范围：
　　1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信、微波中继站、地面站、雷达站等工作接地、安全接地和防雷接地。
　　2、贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地。
　　3、各种高层建筑、名胜古建筑、高大纪念塔等防雷接地。
4、石油输送管道及油气罐，易燃易爆物质仓库防雷接地
■工作原理
雷无声接地模块内含稳定的导电成份、金属钝化防腐剂、保水剂等。将它埋设于地下，能与土壤紧密接触，扩大散流截面积，在地下形成一个电阻率变化平缓的低电阻区域，使整个地网接地电阻显著降低。
■产品特点
1、本模块采用性能稳定的非金属导体材料作为模块的导电介质，其导电性不受季节影响；
2、能吸湿保湿、能保持与土壤有效接触，接地电阻低；
3、在高土壤电阻率地区，能有效降低地网接地电阻；
4、耐大工频和冲击电流冲击，电阻稳定；
5、耐腐蚀、*，使用寿命长达30年，安装简便；
6、能经受-40摄氏度的低温，北方高寒地区同样适用。
■技术指标
1、型号：LWS-D/MK
2、规格：（扁形、10kg）、（扁形、20kg）、（扁形、23kg）、（方形、20kg）、（圆形、20kg）、（电解离子式、10kg）
3、外观尺寸：扁形、10kg：350×240×60mm

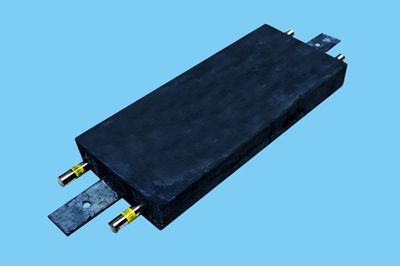

扁形、20kg：450×350×60mm
扁形、23kg：500×400×60mm
　　　　　　 方形、20kg：480×170×120mm
　　　　　　 圆形、20kg：Φ150×800
　　　　　　 电解离子式、10kg：500×200×55
4、室温下电阻率：≤3Ω·m。
5、工频接地电阻：8.2Ω(土壤电阻率取长沙市郊区典型土质52Ω·m )。
6、估算式： Rj≈0.16ρ（Rj为单个模块接地电阻；ρ为土壤电阻率）。
■用量计算
根据多年在不同区域不同行业使用接地模块建造地网的实践经验，结合科学的地网降阻理论，总结出如下接地模块用量计算公式：n=K·ρ/（Rn·η）计算结果是小数时四舍五入后取为整数。
式中：n—接地模块数量。
ρ—土壤电阻率。
K—模块接地系数，取值范围是0.11～0.16，土壤电阻率越大，K取值越小。
Rn—地网设计所要求的接地电阻值。
η—接地模块利用系数，取值范围是0.6～0.9，模块数量越多，η取值越小。
各系数之间的取值关系通常可参考下表：

土壤电阻率 接地系数（K） 利用系数（η）
ρ＜200Ω·m 0.16 0.9
200≤ρ＜500Ω·m 0.15 0.8
500≤ρ＜1000Ω·m 0.13 0.75
ρ≥1000Ω·m 0.12 0.7

■施工方法
1、接地模块要根据设计要求进行埋设，可垂直埋设，也可水平埋设。埋置深度不小于0.8米。
2、为减小接地模块间互相影响，埋设间距尽量不小于3米，特殊情况间距可以适当减少。
3、模块极芯相互并联或与地线连接时，必须焊接，焊接长度为连接体宽度的2倍以上。
4、应在焊接处清除焊渣，并涂上防腐导电漆或沥青漆。
5、回填土应适量洒水，分层夯实，待模块充分吸湿（24小时）后测量接地电阻。
■注意事项
1、贮存模块应保持一定湿度，避免高温、干燥、曝晒。
2、运输和安装时，应避免机械力损伤模块。
3、在寒冷地区，模块应埋在冻土层以下。
