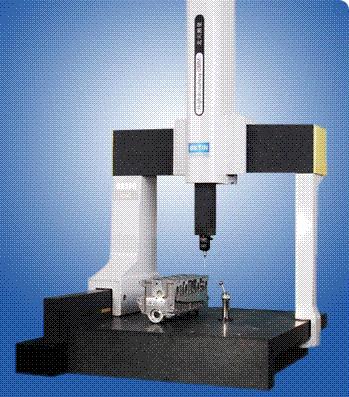

BETIN-N 系列数控三坐标测量机

价格：电询 产地：陕西西安 型号：BETIN-N1086 规格：002 西安慧溢科技有限公司 在线咨询

详情介绍更新时间：2012/7/6 15:17:37

1. 配置清单：
1). 西安北天机型 BETIN564S
2). 测头系统 雷尼绍手动测头MCP
3). 计算机系统 计算机DELL320　 17”液晶显示器
4). 打印机1台
5). 测量软件QC5300
6). 奥地利读数头、光栅尺

2.技术描述：
1). 主机:
a. BETIN系列测量机采用国际先进的有限元分析设计方法，使其具有机械结构刚性强、几何误差小，具有高精度、高性能和高稳定性的优点。
b. 机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。
c. 固定优质花岗岩工作台，使其具有承载能力强、装卸空间宽阔、便捷。
d. 三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。
e. 三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、无磨损、运动更平稳。
f. 驱动系统采用国际知名品牌的高性能直流伺服电机、齿形带柔性传动系统，*大幅度降低了系统误差，提高了测量速度，保证了设备具有更高的动态精度Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。

2). 精度指标：　　　　　　
a.测量范围 (mm) X=500 Y=600 Z=400
b.外形尺寸(mm) X=1500 Y=1300 Z=2250
c.分辨率(μm) 0.5
d.综合误差E(μm) 2.5+L/300
e.*大速度(mm/s) 500
f.空气压力(MPa) 0.6～0.8
g.*大承受重量(kg) 400
h.仪器重量(kg) 550

3). 环境要求
a.温 度：20+1℃　1℃/h　 1℃/m　2℃/24h
b.湿 度： 40%-70%
c.电 源：220V+10%, 50HZ-60HZ
d.气 压：6-10bar
e. 清洁度:　洁净、无尘
f.　振　动:　10Hz<振动频率≤30Hz时，振幅≤0.5μm
g. 供气流量: >350L/min

4). 软件系统：
美国 QC5300 多语言量测软件及美国原配控制系统。软件人性化的图介与方便的工具栏，使得仪器操作显得轻松简易，可将量测资料，图形进行打印，存盘或转 WORD，EXCEL，ACCESS等应用文件，以及传输到 CAD 或 SPC 做专业软件统计分析。
