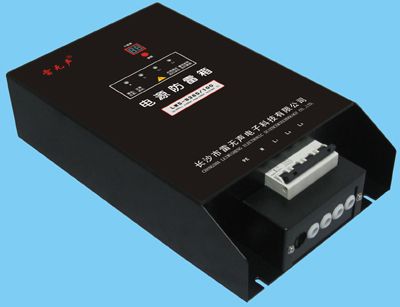

机房总电源防雷模块

价格：电询 产地：长沙 品牌：雷无声 长沙市雷无声电子科技有限公司 在线咨询

详情介绍更新时间：2015/1/5 20:14:38

特点
● 选用优质压敏电阻，性能稳定可靠。
● 适用于不同电网制式，保护更全面。
● 高雷电通流能力，ns级响应速度。
● 内置过热断路装置。
● 失效检测指示。
● 遥信报警接口。
● 35mm 导轨安装，标准模块化设计。
● 节能、环保，安装简单、方便，无须特殊维护。

用途
　　 *大通流容量为120kA以上的防雷模块适用于重要场所的总电源防雷保护；*大通流容量为40-80kA的防雷模块适用于各种电源系统（如UPS电源，机房电源等）的防雷保护；*大通流容量为10kA、20kA的防雷模块适用于各种设备电源的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

技术参数
名称 型号 规格 标称通 流容量In(kA, 8/20μs) *大通　流容量Imax(kA,8/20μs) 保护水平(kV) 响应时间(ns) 额定工作电压(VAC) *大持续工作电压(VAC) 漏电流0.75U 1mA　(μA) 放电管直流放电电压（V） 放电管*大放电电电流(kA，8/20μs） 工作　　　温度　(℃)
电源防雷模块
 LWS-M385/160 4片、36mm 100 160 3.3 ≤25
 380 385 ≤20 — — -40
～
+85

LWS-M385/140 80 140 3.2 380 385
LWS-M385/120 60 120 2.5 380 385
LWS-M385/80 40 80 2.2 380 385
LWS-M385/80 4片、18mm 40 80 2.2 380 385
LWS-M385/60 30 60 2.1 380 385
LWS-M385/40 20 40 1.8 380 385
LWS-M275/20 10 20 1.2 220 275
LWS-M275/10 5 10 1.0 220 275
LWS-M385/80 3+NPE、18mm 40 80 2.2 380 385 600 100
LWS-M385/60 30 60 2.1 380 385 80
LWS-M385/40 20 40 1.8 380 385 60
LWS-M275/20 10 20 1.2 220 275 40



安装说明
● 安装前必须切断电源，严禁带电操作。
● 建议在防雷模块前端串联熔断器或自动断路器。
● 安装时请根据安装示意图所示连接，三相电源防雷模块L1、L2、L3为相线，N为零线，PE为地线；单相电源防雷模块L为火线，N为零线，PE为地线。切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 安装完毕后将模块插到位，检查防雷模块是否正常工作。
● 防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
● 并联式电源防雷模块应并联安装（也可采用凯文接线方式），单片宽度为36mm的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。
