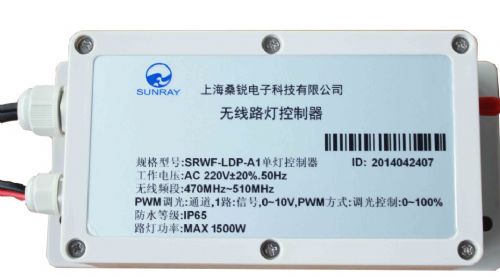

供应单灯控制器SRWF-LDP-A1

价格：电询 产地：上海 品牌：桑锐 型号：SRWF-LDP-A1 上海桑锐电子科技有限公司 在线咨询

详情介绍更新时间：2014/8/6 10:51:07

SRWF-LDP-A1产品介绍
本产品基于目前国家大力倡导的节能减排战略目标，充分利用本公司*的无线组
网通信技术，实现了自动化、远程无人值守方式下的路灯智能化全控。本系统由后台集
中管理系统、集中器、单/双灯控制器组成，其借助于远程无线通信公网、*先进的智
能化自组织无线区域网络可进一步实现全区、全市、全省级别的统一管理，使集中监控、
分级管理成为可能。是对新建工程、已有工程实施低成本、高可靠网络化统一管理，实
现智能照明、能耗精准统计的利器。
上海桑锐电子科技有限公司是位于上海浦东高科技园区的高新技术企业，是国家
级、上海市重点科技成果转化项目基地。上海桑锐电子科技有限公司是基于无线通信技
术发展中国三表集抄的领导者和推动者，是水、电、气集中抄表行业的领头羊。是国家
电网公司用户用电信息集中管理系统设备供应商、中国供电管理协会理事。
二、 应用领域
本产品主要应用于城市道路、街灯、景观灯、大型市政照明系统的管理、控制，可
以实现对每一只单灯的独立管理、控制，实现每灯的开/关、调光（PWM 控制）、能耗
计量、故障报警。通过自组织无线网络实现路灯管控，无需另拉线缆，从而极大地减轻
施工强度、减少工程费用、提高实施速度，通过使用自组织的网络结构从而可以即装即
用无需设置，通过动态自动调整的自组织网络结构可以自动检测和修复网络，再加上避
免了地下埋线因此日后的维护方便、省钱、轻松。
三、 执行标准
本产品参照以下电力部、国家电网公司相关技术标准：
Q/GDW 1373-2013 电力用户用电信息采集系统功能规范
Q/GDW 1374.2-2013 电力用户用电信息采集系统技术规范 第2 部分：集中抄表终
端技术规范
Q/GDW 1374.3-2013 电力用户用电信息采集系统技术规范 第3 部分：通信单元技
术规范
Q/GDW 1374.3-2013 电力用户用电信息采集系统检验技术规范 第3 部分：集中抄
表终端检验技术规范
四、 型号规格
产品型号：SRWF-LDP。
五、 原理框图
SRWF-LDP 路灯控制器外部接线原理见上图。
六、 技术参数
使用温度：C3 级；空气温度：-40～+70℃/*大变化率：1℃/h
湿 度：C3 级；相对湿度：10～100％；*大绝对湿度：35g/m3
大气压力：63.0kPa～108kPa（海拔4000m 及以下）
工作电压：AC220V/±20％；
MAX：AC220V/±30％
电源频率：50Hz（-6％～+2％）
接灯数量：1 至2 只。
功率消耗：视在功率不大于1VA，有功功率不大于0.5W（开灯、非通信状态）。
接灯功率：MAX：1680W（Φ1）/每灯。
PWM 调光通道：2 路。
PWM 调光信号：0～+5V，PWM 方波信号。
调光控制：0％～100％
保险管：慢熔型250V/3A 保险管（20×5mm）。
通信单元：
工作频率 470MHz ~ 491MHz
信道数量 1 个组网信道和16 个抄表信道
RF 数据速率 10 kbps
注意事项
1、注意电源输入线需要分极性。红色L 线接220V 交流电源相线；黑色N 线接220V
交流电流中线，不要错接。
2、抄表终端为电子产品，在运输、施工过程中避免发生高处跌落、摔碰。
3、220V 交流供电设备，应由专业人员安装、施工。并应防止无关人员接触，防止意外
触电伤害。
4、路灯控制器的输出端，每路*大可支持MAX440W～1680W（系列）的路灯（功率
因数Φ＝1，当功率因数Φ<1 时应适当减小灯的*大瓦数限值）。
5、天线应装置在非屏蔽的开放空间或非金属箱内。应避免对天线辐射出的信号产生遮
挡。
6、在空旷地区安装，施工设计应符合防雷要求。
