海罗斯外螺纹安全阀

价格：电询 产地：江阴市 品牌：海罗斯 规格：见详情 江苏海罗斯阀门有限公司 在线咨询

详情介绍更新时间：2014/7/17 17:09:15

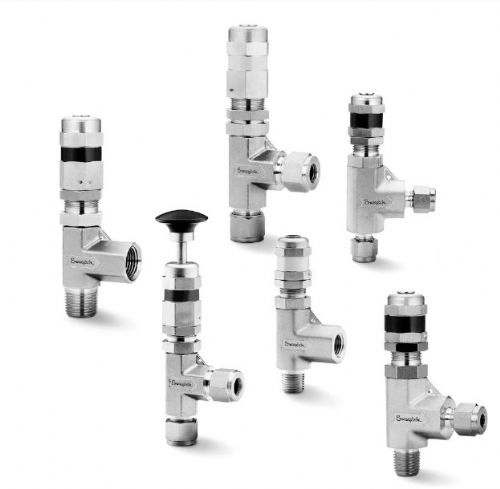

外螺纹安全阀
产品名称： 外螺纹安全阀

驱动方式： 无需驱动
连接形式： 法兰
结构形式： 微启式、全启式
密封结构： 软密封、硬密封
压力范围： 0.1-32Mpa
公称通径： DN10-80
常用材质： 铸钢、不锈钢
技术咨询： 13395156004
产品简介
海罗斯生产的外螺纹安全阀，驱动方式可选用无需驱动，连接方式可选用法兰，结构形式可选用微启式、全启式，密封结构可选用软密封、硬密封，压力范围PN0.1-32Mpa，公称通径为DN10-80mm，材质可选用铸钢、不锈钢。

概述：
外螺纹安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备或管路上。A21W-P、R型适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上，作为超压保护装置。KA21Y型适用于温度≤100℃的液化石油气等。


标准规范：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

零件材料与工况：
NO. 零件名称 A21H-C/A21F材料 A21W-P/A21F-P材料 A21Y-R材料
1 管接头 20 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 管接头螺母 35 2Cr13 1Cr18Ni9Ti
3 阀座 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 阀瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE 1Cr18Ni12Mo2Ti
6 弹簧座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
8 锁紧螺母 Q235-A ZG230-450 1Cr18Ni9Ti
9 弹簧导向垫 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 调节螺母 Q235-A 2Cr13 1Cr18Ni12Mo2Ti
11 密封面材料 Y型堆焊Co基硬质合金,H型堆焊D507,W型为阀门本体

主要尺寸及重量：
型号 公称通径 do d Do M d1 D1 L L1 ≈H
KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P 15 12 15 20 M27×1.5 G1/2 30 35 76 66
 20 16 20 25 M33×1.5 G3/4 35 40 87 68
 25 18 25 31 M39×1.5 G1 40 50 100 105
A21Y-64
A21Y-64P
A21Y-100
A21Y-100P 15 10 15 25 M39×1.5 G1 44 50 100 66
 20 10 20 31 M39×1.5 G1 44 50 100 68
 25 12 25 31 M39×1.5 G1 44 50 100 105
A21W-160
A21W-160P 15 8 20 / M24×2 G1 44 50 100 261
 20 8 25 / M33×2 G1 44 50 100 261
 25 8 28 / M36×2 G1 44 50 100 285
