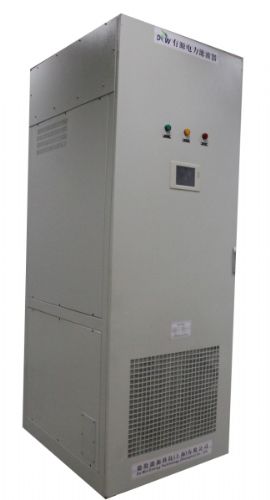

DOW有源电力滤波器(APF)

价格：50000元/台 产地：上海 品牌：DOW 型号：4L/3L 规格：50-600A 上海德殷能源科技有限公司 在线咨询

详情介绍更新时间：2014/5/24 14:32:04

 动态有源滤波，全面改善电能质量
THDI小于5％，PF大于0.98，消除三相不平衡
 治理谐波与无功
1；谐波补偿次数可选择，*高能滤除51次谐波
2；谐波滤出率大于98％
3；闭环控制，自动限流，杜绝过载产生
4；短路、过流、过压、欠压保护
 高效可靠
1；效率高，满载损耗小于2.5％
2；20KHz开关频率，对负载的动态变化迅速响应
3；德国技术关键器件采用原装进口
4；事件故障记录查询
 智控简便
1；32位DSP数字控制， 高清晰5.7英寸中文彩色触摸屏
2；体积小，安装简单；冗余设计，易于扩展，*多可10台并联运行(允许不同容量)
3；CT可位于电源侧或负载侧，可选择局部补偿、部分补偿或总补偿
2.3 工作原理
　　断路器合闸后，Dow首先通过预充电电阻对直流母线的电容器进行限流充电，这个过程会持续几秒钟，是防止上电后对直流母线电容器的瞬间冲击。当母线电压Udc达到预定值后，预充电结束，主接触器闭合。直流电容作为储能元件，为通过IGBT逆变器和内部电抗器向外输出补偿电流提供能量。
　　 Dow通过外部CT实时采集电流信号送至信号处理电路，然后再送FPGA给控制器，控制器将基波成分分离，并提取出所有的谐波；控制器会将采集到的谐波成分和Dow已发出的补偿电流比较得到差值作为实时补偿信号输出到驱动电路，触发IGBT变换器将补偿谐波电流注入到电网中，实现滤除谐波的功能。
