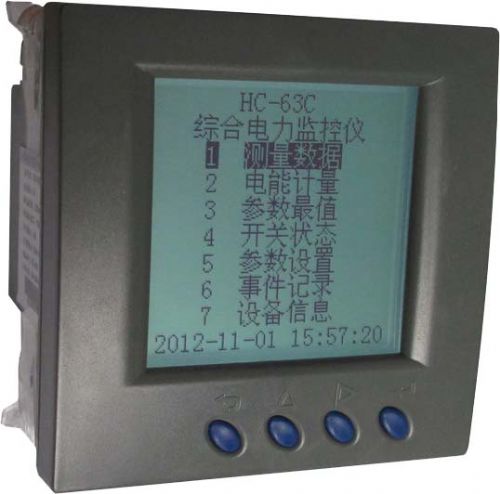

综合电力监控仪HC-63C

价格：电询 产地：常州 品牌：HCDZ 型号：HC-63C 江苏中正惠测科技有限公司 在线咨询

详情介绍更新时间：2015/4/21 9:38:39

1.1、简介
HC-63C型综合电力监控仪是高度集成化的针对三相电量参数测量应用的产品，三表法准确测量三相电流、电压、功率、电度等三十多项电力参数，并具有可选的2路DI、2路继电器输出、1路电能脉冲输出、1路漏电流测量、RS-485或232通讯接口，具极优的性价比。
1.2、功能特点
1.2.1. 采集三相电参量，包括电压、电流、功率、电能等 30多个电参量，信息全
1.2.2. 采用*测量芯片，交流真有效值测量方式，测量精度高
1.2.3. 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程
1.2.4. 带ESD保护电路的RS-485（可选232）通信接口
1.2.5. 宽输入电源范围AC85V～265V(或DC 100V-300V)
1.2.6. 工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性
1.2.7. 高隔离电压:电压电流输入信号采用微型精密互感器隔离，耐压达DC2500V
1.2.8. 多电能计量：有正反向总有无功累计电能、当日累计电能、各单相电能计量
1.2.9. 具2路DI、2路DO、1路可配置的有功或无功电能脉冲输出
1.2.10. 具有需量统计功能、*大*小值记录功能
1.2.11. 具过流、过压、欠压、缺相等保护功能
1.2.12. 具有可配置的参数越限、DI变位等的自动上传报警功能
1.2.13. 160*160点阵中文液晶显示各种数据，便于现场安装调试
1.3、技术参数
1.3.1 接线方式：3P3L（三相三线）或3P4L（三相四线）
1.3.2 三相交流输入
1) 输入频率：工频，45～65Hz；
2) 电压量程（相电压）：70V、120V、260V、450V等可选；
3) 电流量程： 1A、5A等可选；超过5A量程需外配互感器；
4) 过载能力：1.2倍量程可持续；瞬时电流10倍/5秒，电压2倍/1秒；
5) 输入阻抗：电压通道＞1 kΩ／V；电流通道≤100mΩ；
1.3.3 开关量输入
2路，无源触点或电压型输入，0～0.5V或短接为0，+3～30V或开路为1；
1.3.4 开关量输出
2路，集电极开路输出（50V/30mA）或继电器输出；继电器触点容量为5A250VAC；可设置为遥控或报警保护输出功能；
1.3.5 通讯接口
1) 1路RS-485通讯接口（可选RS-232接口）；
2) 通讯规约： MODBUS-RTU标准规约；
3) 数据格式：可设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”；
4) 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；
1.3.6 测量输出数据
电压、电流、功率、电能等 30多个电参量，见Mdobus数据寄存器列表
1.3.7 测量精度
电压、电流：±0.2％FS；电量：±0.5％FS；有功电度1级，无功电度2级；
1.3.8 隔离
供电电源、通讯接口、电压输入、电流输入、继电器输出之间相互隔离；
1.3.9 耐压强度：输入/输出/外壳间2000VAC/min；500VDC时＞100MΩ
1.3.10 电源及功耗
1) AC85V～265V，50Hz±5Hz或DC 100V-300V供电，典型功耗：≤3VA；
