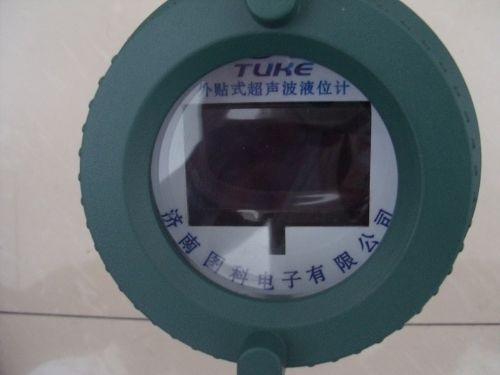

外贴式超声波液位计TK-LW

价格：40000元/套 产地：济南 品牌：图科电子 型号：TK-LW 规格：套 济南图科电子有限公司 在线咨询

详情介绍更新时间：2015/1/13 9:16:45

1.计产品概述
　　
　　TK-LW型外贴式超声波液位计,是我公司研发的一项新技术、新产品，液位测量采用了传感器外贴、与被测液体非接触式测量方式，实现真正意义上的完全隔离测量。外贴式超声波液位计，可在罐外连续测量液位，对罐体不开孔、不动火、实现不停产安装。特别适合密闭容器内的各种有毒物质﹑强酸﹑强碱及各种纯净液体的液位进行精确测量。仪表采用防爆设计，在防爆场合得到广泛应用。

2.工作原理
　　
　　 外贴式超声波液位计采用了声呐（超声波）的回波测距原理，结合公司的多项数字信号处理、模式识别、数据库处理等专有技术，克服了储罐壁及外部干扰的影响；同时外贴式超声波液位计还可以进行自动参数校准，使仪表不受介质温度和成分变化的影响，确保液位计高精度的非接触式测量罐内液位。仪表以我公司*的超声波处理技术为核心，实现了超高速的数字信号处理功能，实现高精度液位测量，同时仪表可输出4～20mA 标准信号将测量结果输出至DCS自动化控制系统。
　　
　　
3.功能特点
测量敏感元件外贴
非接触式测量：*理想的液位测量方式
适用面很广：可用于有剧毒的、强腐蚀性等各种复杂工况；以及易燃易爆的危险场合
安装可不停产、不清罐、不动火、不影响生产
自动诊断功能
一键恢复功能
红外在线调试功能
稳定可靠，无可动件，寿命长
精度高，实时自动校准，保持仪表*高的测量精度

先进的探头制造技术
精度高、反应灵敏
工作可靠、寿命长

优化的核心算法
适应性广（适用于各种罐型、罐径、材质）
仪表调试简单
抗干扰能力强


4.技术参数

精　　度 1‰～1％（可选） 显示屏 OLED
迁 移 量 10m 显示位数 5位半
量　　程 *高30m（可选） 重复性 1mm
供电电压 24V DC　±15％ 电源容量 10W
接线形式 四线制/两线制 输出信号 4～20mA
负　　载 ＜750Ω 湿　　度 15％～100％RH
环境温度 -40℃～+60℃ 探头使用温度 -40℃～+250℃
通讯接口 RS-485、HART 调试接口 红外
外壳材质 铸铝 防爆标志 ExdIICT6
电气接口 M20×1.5mm（可选） 可测壁厚 ≤70mm
防护等级 IP65 介质要求 粘度<30mPaS
备注：温度低于-20℃时，建议给主机增加保温措施

5.应用条件
5.1介质
　 纯净度：液体中不能充满气泡、不能悬浮大量固体（如结晶物）、罐底部不能有大量沉淀物。
　 粘度：动力粘度＜30mPaS。

5.2被测容器
　　　材质：密实性材料，如：碳钢、不锈钢、各种硬金属、玻璃钢、硬塑料、陶瓷或其他复合材料等。安装探头处的容器壁为多层材料时，则要求层间必须紧密接触，无气泡和气体夹层，容器壁内、外表面应平整，如：硫化硬橡胶衬层、不锈钢衬层、钛衬层等。
　　　罐型：球罐、卧罐、槽罐、立式罐等。
　 5.3仪表安装环境
　　　仪表采用隔爆设计，允许的工作环境温度应在-30℃～+55℃范围内。在北部等寒凉地区使用，冬季建议加保温措施；在南部等温度较高、阳光直射强烈的地区，建议安装在阴凉通风处或使用遮阳板，避免仪表因内部温度过高而减少使用寿命。
