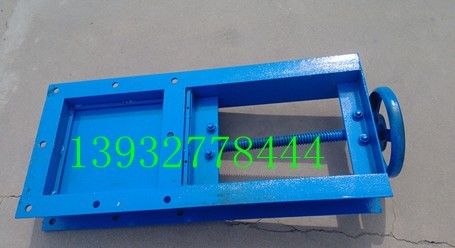

300*300手动插板阀

价格：400元/台 产地：河北泊头 品牌：旭昂一恒 型号：300*300 泊头市一恒除尘设备有限公司 在线咨询

详情介绍更新时间：2014/4/29 11:18:33

一恒除尘生产的手动插板阀经久耐用，流动阻力小，体积小，重量轻，使用广泛。它的密封结构可以分软密封、硬密封结构。工艺性好，结构紧凑等特点，密封阀座为活动结构制造，有防磨损和自动补偿功能，因而寿命更长。

　　 手动插板阀是粉料、晶粒料、小颗粒料的流量输送控制的主要设备。手动螺旋插板阀广泛适用于冶金、矿山、建材、粮食、化工等行业。是控制流量大小，切断迅速的理想设备。

手动螺旋闸阀结构特点及工作原理：
　　手动单向螺旋闸阀主要由框架、闸板、丝杆、螺母等零件构成。该阀结构简单、操作灵活、重量轻、无卡阻、切断快、特别适用于各类无粘度的固体、粉料及小于φ10mm 的颗粒料，晶粒料的输送及流量调节，手动单向螺旋闸门安装不受角度限制。操作方便，能随时调整开度。流体阻力小；启、闭所需力矩较小；全开时，密封面受工作介质的冲蚀比截止阀小；形体结构比较简单，制造工艺性较好。
工作原理:手动单向螺旋闸阀当顺时针转动手轮使阀杆带差阀杆螺母，闸板慢慢地上升到全开，反之为开。


类别（Sort）   C1×C1 B1×B1 A1×A1   H ℃ L N-φ 压力（Pressure）
单向
（Mono-Directional）  306×306 250×250 200×200   100 ≤150 720 8-φ13 0.1
  326×326 270×270 220×220   100  760 8-φ15
  346×346 290×290 240×240   100  800 8-φ15
  366×366 310×310 260×260   120  840 8-φ18
  386×386 330×330 280×280   120  880 8-φ18
  406×406 350×350 300×300   120  920 8-φ18
  426×426 370×370 320×320   120  960 8-φ18
  446×446 390×390 340×340   120  1000 8-φ18
  516×516 450×450 400×400   140  1120 8-φ18
  556×556 490×490 440×440   140  1200 8-φ18
  596×596 550×550 480×480   140  1295 16-φ18
  660×660 610×610 500×500   140  1350 16-φ18
双向
（Bi-Directional）  706×706 660×660 600×600   160  1600 16-φ18
  820×820 770×770 700×700   160  1800 20-φ18
  920×920 870×870 800×800   180  2000 20-φ18
  1030×1030 975×975 900×900   180  2300 24-φ23
  1130×1130 1074×1074 1000×1000   180  2550 24-φ23
说明（Notes）Ⅰ-手轮 Ⅱ-链轮 距地面小于1.7米用手轮，大于1.7米用链轮
