FZW28-12系列户外分界真空负荷开关

价格：15000元/台 产地：乐清 品牌：持久 型号：FZW28-12F 规格：500*400 乐清市持久电气有限公司 在线咨询

详情介绍更新时间：2015/12/21 20:19:46

一， 适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用。
适用于变电站、工矿企业及城、农网作保护城、农网自动化配电网络以及频繁操作的场所。

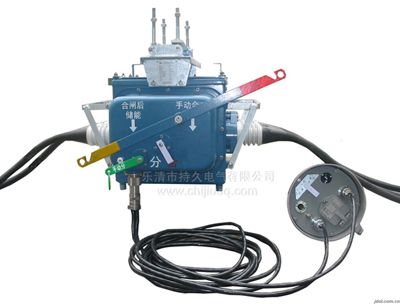

分界负荷开关由FZW28-12真空负荷开关和控制器两大部分组成，通过航空插座及户外密封控制电缆进行电气连接。能可靠判断检测界内外的毫安的零序电流及相间 断路电流，可适宜不同中性点接地方式的配电系统。
使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。
本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。
本说明描述了柱上真空负荷开关的结构、功能和组装方法。 FZW28（A）-12F型户外分界真空负荷开关（VSP5-12开关本体与FDR-01控制器）具备故障检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。自动闭锁相间短路故障快速定位故障点自动切除单相接地故障

二、环境条件
1） 周围空气温度上限不超过40℃，不限不超过-45℃；
2） 风速不大于35m/s；
3） 海拔不高于1000m，地震烈度不超过8度；
4） 环境湿度：月平均相对湿度不大于90％；日平均相对湿度不大于95％；
5） 覆冰厚度不超过10mm；
6） 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；
7） 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。FZW28（A）-12F型户外分界真空负荷开关

三、开关结构：
1）开关的外形如图1所示。开关由外壳、起吊架和主电路联接部分构成 的外壳由箱盖1、箱体2和操动机构封盖3组成，并有可靠的密封结构。开关密封结构。开关密封处有一个由防雨垫圈和“O”形密封组成的膜封结构，以便长期使用时保护没有水份，包括雨水进入开关内部。 起吊架有四个固定在外部壳体上的起吊螺栓，所以保证开关能够固定在横担上。 主电路的联接采用高度可靠的模铸锥型套管，或采用环氧树脂外敷硅胶套管。
2）内部结构如图2所示。内部结构可分为主电路和操作机构两部分。主电路由开断三相电流的真空灭弧室和与之串联的隔离断口组成，从而具有更高的隔离可信度。 为了提高绝缘性能，相间及相对地（壳体）之间装有绝缘隔板（云母）。 开关充有作为绝缘介质的SF6气体。 操作机构部分的详细情况在第8节给予完整的解释。
3）开关内置1只穿缆式零序CT和2只(A、C相)短路保护CT供相电流保护使用。
4）开关内置（或外置）电压互感器，装在负荷开关电源侧，为用户提供操作电源，以供配电自动化系统用，开关整套结构为免维护设备。　
