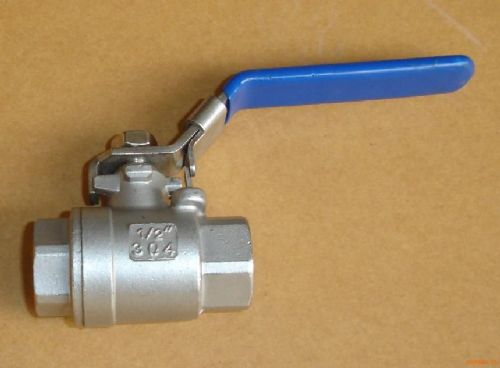

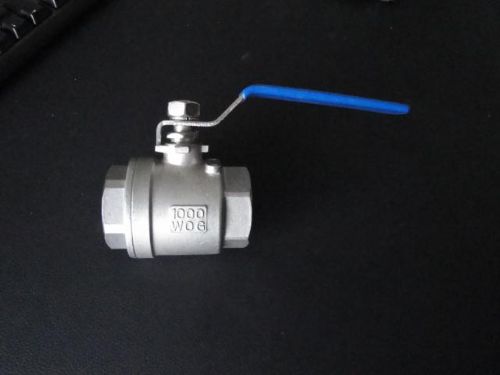

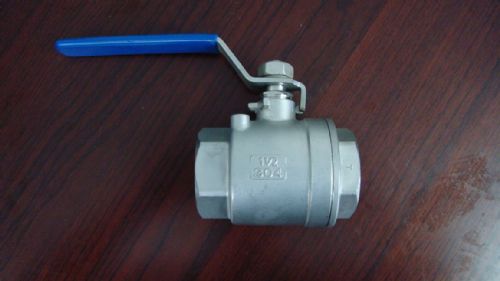

不锈钢两片式球阀Q116-16P

价格：15元/只 产地：浙江温州 品牌：奥泰 型号：Q116-16P 规格：DN15 温州龙江阀门管件有限公司 在线咨询

详情介绍更新时间：2015/7/6 13:02:17

应用：
广泛应用于食品、制药、石油化工、电力、冶金等工业管线。

性能规范
规格：DN10-DN100
品牌：龙江
适用温度：常温
适用压力：常压
包装：纸箱包装
适用介质：水

设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按GB/T 15188.3-94
工作压力：1000PSI （7MPa）
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类 （R） 醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
产品规格：1/4~2
材料标准 （C） ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408

其他说明：

（C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。



主要零件材料
序号　　部分　　材质　
1　 缩紧螺母　 S304 SS316
2　 垫片　 S304 SS316
3　 球体　 SS316 SS304 CF8 CF8M
4　 阀座 （MF）　 增强聚四氟乙烯
5　 阀体　 CF8 CF8M WCB
6　 阀杆　 SS316 SS304
7　 垫片　 对位聚苯
8　 填料　 增强聚四氟乙烯
9　 压套　 SS304
10　 垫圈　 SS304
11　 螺母　 SS304
12　 手柄　 SS304
13　 手柄套　 塑料




MP阀座采用对位聚苯。

主要尺寸 单位:毫米
SIZE G d L H A
6 1/4 5 39 32 72
10 3/8 7 44 39 77
15 1/2 10 56 45 92
20 3/4 12.7 60 48 92
25 1 15 70 56 100
32 11/4 20 80 61 115
40 11/2 25 86 75 145
50 2 32 104 81 145
